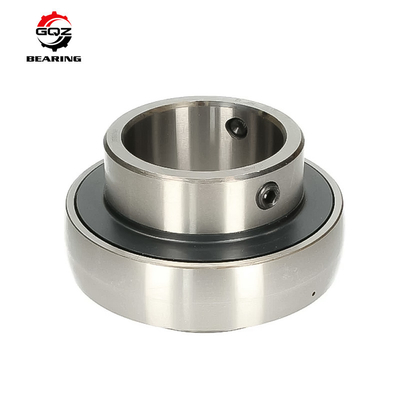

NTN 3/4インチの挿入物のボール ベアリングUCS204-012LD1N日本NTNの挿入物のボール ベアリングUCS204-012LD1Nのピロー・ブロック軸受け
ピロー・ブロックの挿入物のボール ベアリングの簡潔な説明:
ピロー・ブロック軸受け単位は挿入物軸受け、シールおよびハウジングの組合せです。挿入物のボール ベアリングの内部構造は深い溝のボール ベアリングのそれとの同じです。しかしこの軸受けの内部競争は外の競争より広いです。外の競争は球形の表面があります。挿入物の玉軸受は外の競争と軸受けブロック間の適合と一直線に並んでいる自己を缶詰にします。挿入物の玉軸受は密集しています。それは負荷および荷を下すことのために容易です。ピロー・ブロック軸受けは鉱山、機械類、自動車で広く利用されています、織物およびchenmical企業。
私達はUCPの仮眠、UKP、SBPP、NAFU NAF、SAPP UCF、UCFL、NAFL、NAFL、UCFC、NAFC、SBPF、UCT、NAT、UCC、UCFB、UCFA、UCPHのUCFXシリーズ ピロー・ブロック軸受け単位を供給してもいいです。
NTN UCS204-012D1Nの細部はボール ベアリングを挿入します:
次元デッサン |
止めねじが付いている挿入物に、広い内部リング-円柱O.D.耐えますの急なリング溝-次元 |
d |
19.050mmに付き0.7500 |
D |
47.000mmに付き1.8504 |
C |
17.000mmに付き0.6693 |
B |
31.000mmに付き1.2205 |
r |
1.000mmに付き0.0394 |
r1 |
0.600mmに付き0.0236 |
ds |
10-32 UNF |
G |
4.500mmに付き0.1772 |
d4 |
29.600mmに付き1.1654 |
S1 |
18.300mmに付き0.7205 |
S |
12.700mmに付き0.5000 |
a |
3.100mmに付き0.1220 |
b |
1.500mmに付き0.0591 |
D1 |
44.600mmに付き1.7559 |
F |
4.000mmに付き0.1575 |
タイプ |
軸受けを挿入して下さい |
タイプを退屈させて下さい |
円形 |
軸受けタイプ |
ボール ベアリング |
材料 |
堅くされた鋼鉄を通して |
制限速度-グリース |
6700のRPM |
シールのタイプ |
接触 |
シール材料 |
ニトリル ゴム |
精密評価 |
クラス0 |
性能 |
標準的な義務 |
装置の錠 |
2 -120°の止めねじ |
潤滑 |
再Lubricatable |
放射状の内部整理 |
CN |
スタティック ロードの評価 |
1500 lbf6650 N6.65のkN |
動的負荷評価 |
2880 lbf12800 N12.80のkN |
エンクロージャ |
密封される倍 |
実用温度範囲 |
120 ºCへの-40から250 ºF-40 |
UCシリーズ ピロー・ブロック軸受け:
UC200シリーズ:UC201、UC202、UC203、UC204、UC205、UC206、UC207、UC208、UC209、UC10、UC211、UC212、UC213、UC214、UC215、UC216、UC217、UC208、UC209、UC210、UC211、UC212、UC213、UC214、UC215、UC216、UC217、UC218
UC300シリーズ:UC305、UC306、UC307、UC308、UC309、UC310、UC311、UC312、UC313、UC314、UC315、UC316、UC317、UC318、UC319、UC320、UC321、UC322、UC324、UC326、UC328
UCF 200のシリーズ:UCF204、UCF205、UCF206.UCF207、UCF208、UCF209、UCF210、
UCF211、UCF212、UCF213、UCF214、UCF215、UCF216、UCF217、UCF218
UCF 300のシリーズ:UCF305、UCF306、UCF307UCF308、UCF309、UCF310、UCF311、
UCF312、UCF313、UCF314、UCF315、UCF316、UCF317、UCF318、UCF319、
UCF320、UCF321、UCF322、UCF324、UCF326、UCF328
