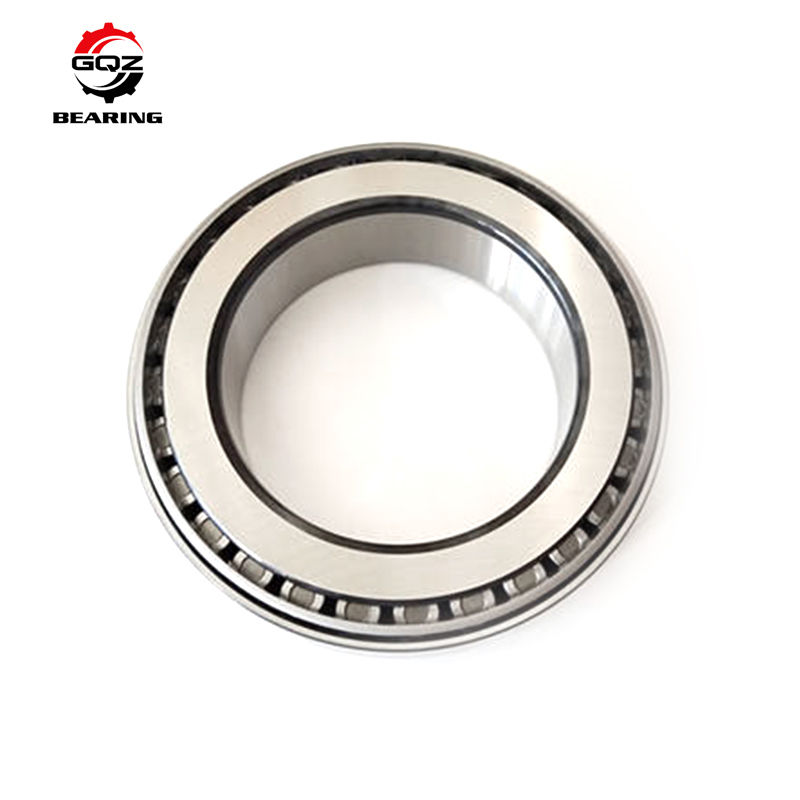

CR6016PX1 エグババータ用単列放射型角型ローラーベアリング

1. 製品概要

CR6016PX1 および CR6016PX2V6 は、大型掘削機のファイナルドライブ減速機アセンブリ用に特別にカスタマイズされた大型分離型単列テーパーローラーベアリングです。統一されたコア取り付け寸法は 300×380×38mm で、外側の取り付けスペースは完全に互換性があります。
サフィックスコードの違いの説明:

• CR6016PX1: 標準ベースの PX 精密グレード、従来の全体焼き入れ熱処理、標準鋼板プレス加工ケージ、中負荷の間欠的な建設作業条件にコスト効率が良い。
• CR6016PX2V6: アップグレードされた強化バージョン。PX2 超精密内面研削 + V6 特殊表面強化プロセス、最適化された対数ローラー接触曲線、耐摩耗性、耐衝撃性、高温耐久性、低走行ノイズの向上。24時間連続稼働の重衝撃採掘掘削機の作業条件に適しています。

オープン分割コーン＆カップ構造。インナーコーンアセンブリ（インナーリング＋テーパーローラー＋ケージ）とアウターカップは独立して分解可能で、コンポーネントの交換、予圧調整、大型走行モーター減速機の現場メンテナンスが容易です。すべてのリングと転動体は、全体焼き入れされた GCr15 高炭素クロム軸受鋼を採用し、厳格なローラー選別と超精密軌道面スーパーフィニッシュにより、長期間の交互の重ラジアル＆アキシャル複合衝撃荷重下でも安定した回転を実現します。小松、日立、斗山などの大型掘削機の走行駆動システムに広く適合します。

2. 技術仕様

統一ユニバーサルベース寸法（CR6016PX1 および CR6016PX2V6 は同じ外形寸法）
d=300mm, D=380mm, T=38mm, インナーリング幅 B=36mm, アウターリング幅 C=28mm
構造: 単列分離型テーパーローラーベアリング、オープン、シールなし
原材料: GCr15 軸受全体焼き入れ鋼
標準ケージ: 鋼板プレス加工ケージ。高温連続重負荷用に固体真鍮ケージをオプションで選択可能
標準クリアランス: C0 通常クリアランス、C3 拡大クリアランスはカスタマイズ可能
最小フィレット半径 r=3mm
使用温度範囲: -30℃ ～ 120℃ (CR6016PX2V6 は 130℃ まで)
正味重量: 9.44kg
計算係数: e=0.40, アキシャル係数 Y=1.49, 静的アキシャル係数 Y0=0.88
基本動定格荷重 Cr: 400kN
基本静定格荷重 C0r: 825kN
グリース制限回転速度: 2100r/min

2つのモデル間の性能差

1. CR6016PX1: PX 標準精度、従来の熱処理、一般的な耐摩耗性、間欠負荷に適しています
2. CR6016PX2V6: PX2 高精度 + V6 強化表面処理、より強力な剥離・摩耗防止、長時間の連続重負荷サービス寿命

完全な取り付け図面、負荷特性曲線、加速重衝撃疲労試験レポートは、お客様のご要望に応じて提供可能です。

3. コアメリット

1. 2つのモデルは完全に互換性のある取り付け寸法を共有しており、お客様は間欠作業用にコストを抑えた CR6016PX1 を、24時間連続の重衝撃採掘用に強化された CR6016PX2V6 を選択できます。
2. 大型薄肉コンパクト幅設計により、限られたアキシャル取り付けスペース下で超高ラジアル・アキシャル複合荷重容量を実現し、大型掘削機の狭いファイナルドライブハウジングレイアウトに完璧に適合します。
3. 完全に分離可能な独立したコーン＆カップ分割構造により、損傷したインナーコーンまたはアウターカップを全体的な大型走行モーターの分解なしに個別に交換でき、機器のメンテナンスダウンタイムとスペアパーツ調達コストを大幅に削減します。
4. 精密ミラー仕上げの軌道面 + 対数最適化されたローラー接触曲線により、ローラー接触面上の均一な荷重分布を実現し、エッジ応力集中を効果的に低減し、軌道面の剥離やローラーの摩耗故障を遅延させます。
5. デュアルケージ構成オプション: 一般的な間欠重負荷用のコスト効率の良い鋼板プレス加工ケージ。ノンストップの高温過酷な採掘生産ライン用の変形防止固体真鍮ケージ。
6. 完全カスタマイズサービスサポート: C3 拡大ラジアルクリアランス、P5 高精度グレード、OEM レーザーマーキング、特殊高温耐酸化グリース充填、中立輸出ブランドパッケージ。
7. CR6016PX2V6 専用 V6 表面強化熱処理プロセスにより、均一な材料硬度と内部構造強度を実現し、標準 CR6016PX1 と比較して掘削機走行ベアリングのオーバーホールサイクルを 35% 以上延長します。
8. 標準オープン設計は、内蔵ギアボックスの循環オイルバス潤滑をサポートし、掘削機走行減速機内部の豊富な循環潤滑油システムに適応し、長期間の安定した連続運転を実現します。

4. 適用シナリオ

CR6016PX1 / CR6016PX2V6 大型重負荷テーパーローラーベアリングは、大型建設・鉱業機械の主要な消耗スペアパーツです。

• 大型掘削機ファイナルドライブ走行減速機メインサポートベアリングアセンブリ（小松、日立、斗山大型クローラー掘削機走行モーター）
• 鉱業用地下輸送車両ハブ重負荷ベアリング位置
• 大型クローラーローダー、大型ロードローラーメイン駆動アクスル位置決めベアリングユニット
• 重作業用エンジニアリング車両ディファレンシャルおよび大型ギアボックス伝動サポート位置
• 大型鉱業用コンベア重負荷駆動シャフト回転サポートアセンブリ

アフターマーケット交換可能 300mm ボア CR シリーズ大型テーパーローラーベアリング
掘削機 OEM メーカー、重機修理工場、鉱業機器バルクマッチング用のコスト効率の高い 2 グレード交換可能ベアリングソリューション。

5. GQZ ベアリングを選ぶ理由

1. CR6016PX1 および CR6016PX2V6 を含む CR シリーズ大型ボア掘削機テーパーローラーベアリングの 25 年間の専門製造経験
2. CR6016PX1 および CR6016PX2V6 は、国際標準 CR シリーズ掘削機ベアリングと完全に寸法互換性があり、取り付けサイズ、負荷定格、アセンブリ公差指標は一貫しています。
3. 真鍮ケージ、C3 クリアランスアップグレード、高精度グレード、特殊高温/低温潤滑剤充填をサポートする完全 OEM & ODM カスタマイズサービス。
4. 厳格な出荷前検査: 原材料硬度試験、コーン軌道面研削精度検査、重負荷往復衝撃疲労サイクル試験、接触面粗さ検出。
5. 専門テーパーベアリングエンジニアリングチームが、24時間以内に大型シャフトおよび重ハウジング公差マッチング取り付け技術ガイダンスを提供します。
6. 長期の掘削機 OEM メーカー、鉱業機器サプライヤー、重機修理工場向けの有利なバルク卸売価格を備えた安定した量産ライン。

大型薄肉重負荷分離設計、超高ラジアル・アキシャル複合荷重容量、容易な独立メンテナンス構造、およびグローバル重建設・鉱業機械スペアパーツバイヤーとの長期的な Win-Win の協力に注力しています。

6. 品質管理

1. GCr15 クロム軸受鋼の原材料化学組成および表面硬度検査
2. インナーおよびアウターリングのテーパー軌道面の精密旋削、焼き入れ焼き戻し、ミラー仕上げ加工
3. 差別化されたターゲット熱処理プロセス: CR6016PX1 標準全体焼き入れ。CR6016PX2V6 追加 V6 特殊表面強化焼き入れにより、内部加工残留応力を除去。
4. 分類されたターゲット性能試験: CR6016PX1 長サイクル間欠負荷エイジング試験。CR6016PX2V6 連続重衝撃耐摩耗試験、高速低摩擦トルク温度上昇検出。
5. テーパーローラー選別、鋼/真鍮ケージ組み立て、防錆油包装および出荷前の完全寸法および外観再確認。

CR6016 シリーズベアリングの各バッチは、重負荷往復回転疲労試験の全サンプリングに合格し、大型掘削機走行減速機および鉱業伝動装置内での安定した長期運用を保証します。

7. 今すぐ見積もりを取得

大型掘削機のファイナルドライブ、鉱業機械、建設機械のメンテナンスおよび OEM マッチング用の標準的なコスト効率の良い CR6016PX1 および V6 強化耐摩耗性 CR6016PX2V6 大型テーパーローラーベアリングが必要な場合は、直接お問い合わせください。
お問い合わせを送信すると、完全な専門サポートサービスが提供されます。

• 24時間以内の迅速な公式工場見積もり返信
• 専門 CR シリーズ掘削機ベアリングエンジニアによる 1 対 1 の大型シャフト＆重ハウジングマッチング公差取り付け技術ガイダンス
• 真鍮ケージおよび C3 拡大クリアランスアップグレードオプションを含むカスタマイズされたベアリングスキーム提案
• 大型スペアパーツバルク注文向けの競争力のある直接工場バルク卸売価格

詳細な正式見積もりを取得するために、必要な購入数量と機器の連続重負荷および中高温作業環境を送信してください。

8. よくある質問

Q1: CR6016PX1 と CR6016PX2V6 の違いは何ですか？
A1: 取り付け寸法は同じで、完全に互換性があります。CR6016PX1 は、間欠的な建設作業用の従来の熱処理を備えた標準 PX 精密ベースモデルです。CR6016PX2V6 は、PX2 高精度 + V6 表面強化アップグレードバージョンで、耐摩耗性、耐衝撃性、高温性能が向上しており、特に 24 時間ノンストップの鉱業用大型掘削機向けです。
Q2: CR6016 シリーズベアリングの構造的特徴は何ですか？
A2: 大型メトリックオープン分離型単列テーパーローラーベアリング。インナーコーンアセンブリとアウターカップは別々に分解可能。標準鋼板プレス加工ケージ。内蔵シールなし。機器の内部循環オイル潤滑に適しています。
Q3: CR6016PX1 / CR6016PX2V6 はどのような荷重に耐えられますか？
A3: 超重複合ラジアル荷重と単方向アキシャルスラスト荷重に耐えられます。双方向アキシャル位置決めには、適切な予圧で 2 つのベアリングをバックツーバック/O 型に取り付ける必要があります。
