LM25UU / LBD25UU / LM25UU-OP 線形運動ボールベアリング / 線形ブッシング 25*40*59mm

LM25UU、LBD25UU、LM25UU-OPは、標準的な25mmボアのメートル規格リニアボールベアリングで、3種類の構造タイプがあり、多様な取り付けおよびクリアランスの要求に対応します。全シリーズの外殻内に循環する鋼球グループを採用し、低摩擦でスムーズな直線往復運動を実現し、ラジアル荷重のみを負担します。

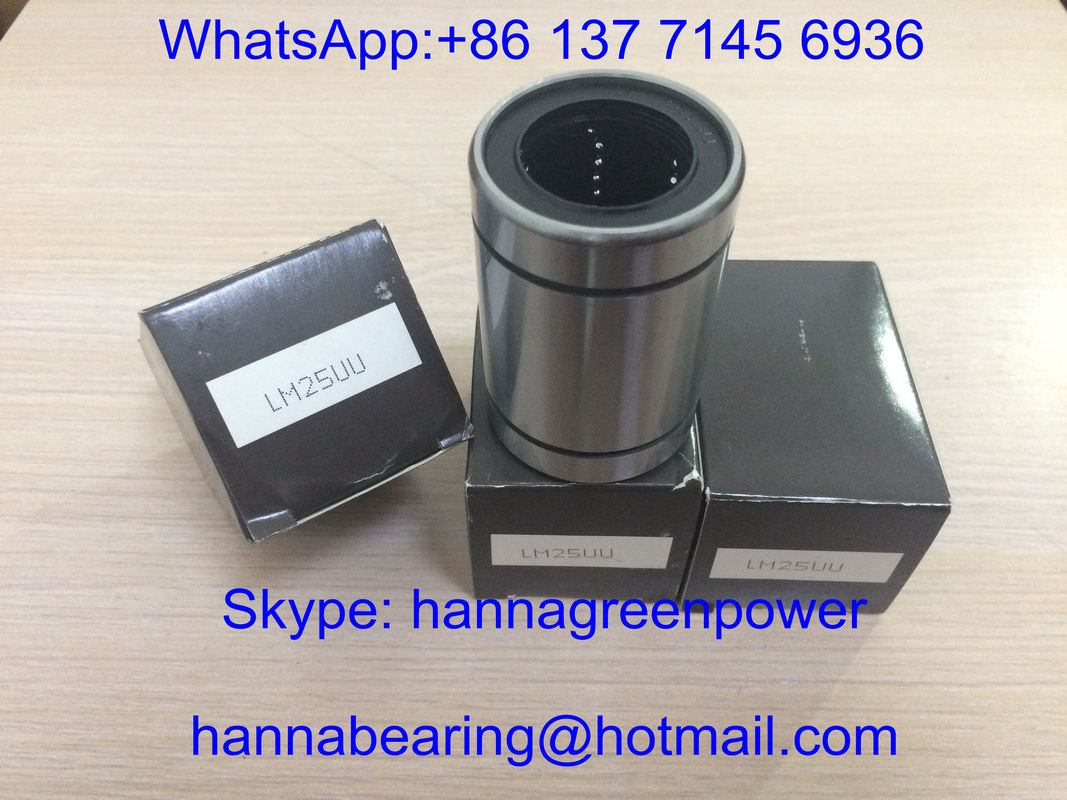

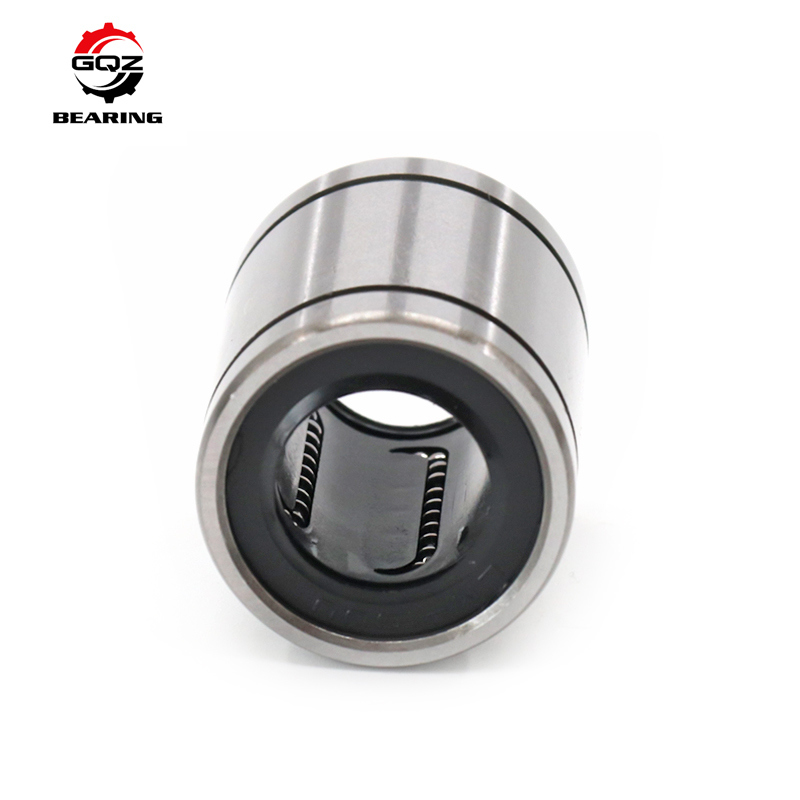

• LM25UU：標準的なクローズド一体型外殻、両端ゴム製ダストシール、固定クリアランスの一般的なリニアスライドプラットフォームにユニバーサル対応。
• LBD25UU：フランジ付き一体型クローズドリニアブッシング、両側に取り付けフランジがあり、追加の位置決めスリーブなしで直接表面に取り付け可能。
• LM25UU-OP：オープン・スロット付き調整可能ギャップ構造、ハウジングクランプを締め付けることでギャップを縮小し、バックラッシを排除でき、高精度位置決め装置に最適。

外殻は高強度冷間引抜鋼を採用し、ナイロン製リテーナーがクロム鋼球を均等に分離し、長寿命リチウムグリースを内部に充填済み。両面NBR製ダストシールがほこり、切削液、破片をブロックし、25mmガイドシャフトを備えたCNC機器、電子自動化ライン、テスト治具、包装機械、精密スライド伝達プラットフォームに広く使用されています。

対応シャフト径 d: 25 mm

標準ラジアルクリアランス: CNノーマルクリアランス

ボール材質: GCr15ベアリング鋼

リテーナー材質: 耐摩耗性PA66ナイロン

シール: 両面NBR製防塵ゴムシール

最大リニア速度: 1.5 m/s

使用温度: -20℃ ~ 80℃

シャフト表面要件: HRC60~64 ミラースーパーフィニッシュ

外径 D: 40 mm

全長 L: 59 mm

動荷重 Cr: 5.8 kN

静荷重 C0r: 8.3 kN

正味重量: 0.145 kg

外側フランジ幅 W: 64 mm

フランジ厚 T: 7 mm

外径 D: 40 mm

全長 L: 59 mm

動荷重 Cr: 5.8 kN

静荷重 C0r: 8.3 kN

正味重量: 0.182 kg

外径 D: 40 mm

全長 L: 59 mm

クリアランス調整用スロット付きオープン構造

動荷重 Cr: 5.4 kN

静荷重 C0r: 7.8 kN

正味重量: 0.138 kg

3モデルの完全な寸法図と荷重パラメータ表は、お客様のご要望に応じて入手可能です。

1. 3つの構造バージョン（クローズドストレート/フランジ付き/オープン調整可能ギャップ）が、主要な自動化取り付け要件をすべてカバーし、異なる機器設計スキームに対応するワンストップ購入が可能
2. 循環マルチロー鋼球レイアウトにより、均一なラジアル支持能力、超低摩擦係数、詰まりのないスムーズで静かな往復スライドを実現
3. 両面一体型NBR製ダストシールが、作業場のほこりやクーラントを隔離し、内部潤滑グリースを閉じ込め、メンテナンスサイクルを延長
4. 高靭性冷間引抜鋼製外殻は、安定した寸法公差、良好な剛性、長期連続運転中の変形耐性を備えています
5. PA66ナイロン製ボールリテーナーが鋼球を均等に制限し、衝突ノイズを回避し、分解時のボール落下を防ぎます
6. カスタマイズ可能なオプション：ステンレス鋼製防錆シェル、食品グレード潤滑剤、特殊拡大C3クリアランス、OEMレーザーマーキング、高温耐性FKMシール

機器の直線位置決め精度を効果的に向上させ、自動生産ラインのスペアパーツ在庫品種を削減

このLM25UU / LBD25UU / LM25UU-OPの3タイプのリニアボールベアリングセットは、以下の精密自動化機器に広く対応しています：

• CNC彫刻機、小型フライス盤送り軸リニアスライドアセンブリ
• 3C電子自動組立装置、ハンドリングガントリー、精密テスト治具
• 印刷機械、食品包装機械高速リニア伝達機構
• 医療検査機器、実験室精密スライドプラットフォーム、検出治具
• 木工切断機器、射出成形補助リニア移動コンポーネント
• 25mm径リニアガイドシャフトスライド機器のアフターマーケット交換用スペアパーツ

多様な取り付けと高精度クリアランス調整が求められる産業オートメーションシーンに最適なマルチ構造リニアブッシングソリューション

• 25年のプロフェッショナル標準リニアボールベアリング製造経験
• 3モデルは国際標準LM/LBDシリーズリニアブッシングと完全に互換性があり、寸法公差とスライドの滑らかさが一貫しています
• ステンレス鋼シェル、特殊潤滑剤、クリアランスカスタマイズをサポートする完全なOEM＆ODMカスタムサービス
• 全工程厳格検査：原材料硬度、内穴スーパーフィニッシュ精度、シール気密性、往復スライドサイクルテストを納品前に実施
• プロのリニアモーションエンジニアリングチームが、24時間以内にシャフト＆ハウジングの公差マッチングガイダンスを提供
• 安定した大量生産能力と、長期的な自動化機器メーカー向けの優先バルク卸売価格

安定した低ノイズスライド性能、耐久性のあるシーリング、グローバル産業バイヤーとの長期的なWin-Win協力に注力

• 冷間引抜鋼およびGCr15クロム鋼球の原材料化学組成および表面硬度検査
• リニアベアリング外殻の精密旋盤加工および内穴ミラー加工
• 標準化された応力緩和熱処理プロセスにより、シェルの変形耐性を安定化
• 包括的な性能テスト：ラジアルクリアランスの均一性、スライドノイズ、防塵耐久性、動的および静的荷重容量
• 両面シールリニアブッシングの均一なグリース充填量検査
• 防錆梱包および出荷前の最終寸法、外観、マーキング再検査

リニアベアリングの各バッチは、安定した長時間のスムーズなスライド性能を保証するために、全数サンプリング往復サイクル耐久テストに合格します

CNCおよび電子自動化機器用の高品質な25mmクローズド、フランジ付き、オープン調整可能ギャップリニアボールベアリングが必要な場合は、直接お問い合わせください。

お問い合わせを送信すると、以下の完全なプロフェッショナルサポートサービスが受けられます：

• 24時間以内の迅速な公式工場見積もり返信
• リニアモーション専門エンジニアによる1対1のシャフト＆ハウジング公差マッチング技術サポート
• ステンレス鋼シェルや高温耐性シーリングバリアントを含むカスタマイズされたベアリングソリューションの提案
• 3モデル混合バルク注文に対する競争力のある直接工場卸売価格

各モデルの必要数量と機器の作業環境を送信して、詳細な正式見積もりを取得してください

Q1: LM25UUとLM25UU-OPの違いは何ですか？
A1: LM25UUは完全にクローズドで固定クリアランスタイプです。LM25UU-OPはオープン・スロット構造で、ハウジングをクランプしてクリアランスを縮小し、高精度機器のバックラッシを排除できます。

Q2: LBD25UUフランジ付きリニアブッシングの特徴は何ですか？
A2: 両端に一体型取り付けフランジがあり、追加の位置決めスリーブなしで機器表面に直接固定でき、薄板取り付けに便利です。

Q3: 対応するリニアガイドシャフトはどのくらいの硬度が必要ですか？
A3: シャフト表面は、リニアブッシングの寿命を延ばすために、HRC 60～64の焼き入れ硬度とミラースーパーフィニッシュが必要です。
