KOYOの円柱軸受NU302N軸受け製造業者は5600r/min重量1.5KGを促進する限界をリストします
円柱軸受は何ですか。
円柱軸受は高い積載量圧延の要素としてローラーを使用するので、高速で作動できます。従ってそれらは重い放射状のものおよび影響のローディングを含む適用で使用することができます。
ローラーは形で円柱で、端に応力集中を減らすために戴冠します。それらはローラーが外か内部リングにある肋骨によって導かれるので高速を要求する適用のためにまた適しています。
より多くの情報
肋骨の不在と、内部か外リングは軸動きに調節することは自由なサイド ベアリングとしてそれ故に使用することができる自由に動きます。これはそれらがハウジングの位置に関連してシャフトの拡張を、ある程度は吸収することを可能にします。
その目的のための必須の特徴を所有しているので自由なサイド ベアリングとして使用されたときNUおよびNJのタイプ円柱軸受は高性能の結果を生みます。円柱軸受がまた両方の方向の軸の変位をある程度は支え、自由なサイド ベアリングとして従ってことができますNFのタイプは使用する。
重い軸負荷が支えられなければならない適用では円柱ローラーのスラスト・ベアリングは最も適しています。これは衝撃荷重を含むように彼らが設計されているので堅いですあり、必要な軸スペースは小さいです。それらは単一の方向で機能している軸負荷だけを支えます。
詳しい適用
具体的には、私達の円柱軸受は産業伝達、自動車、電動機、機械類、工作機械の紡錘、また内燃機関、等上げる発電機セットで使用することができます。
利点
これらの軸受は取付け易いです分け、また降りるため。
製品名 | 円柱軸受 |
OD (外の直径): | 20-100mm |
ID (内部の直径): | 1-50mm |
B (厚さ): | 5-100mm |
純重量: | 私達に電子メールを送って下さい、より詳しく-純重量変数なって下さい |
材料: | 軸受け鋼鉄 |
動的負荷評価: | 使用される時動的に荷を積まれる計算高い乾燥した滑り軸受 |
スタティック ロードの評価: | 合成のブッシュに耐えるどれを最大負荷と定義される |
最高速度: | おりおよび他の形態の安定性を含んでいる規準によって定められる |
制限要因 | |
整理: | 軸受けリングがことができるどれを動かすように総間隔によって定義される |
放射状の方向の他に関連して | |
列番号: | 特定のプロダクトに従って、私達はあなたのために顧客用できます |

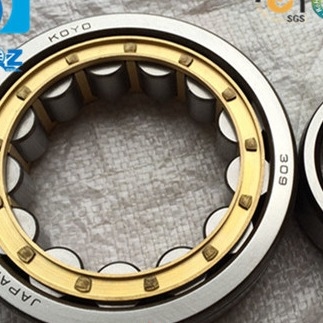

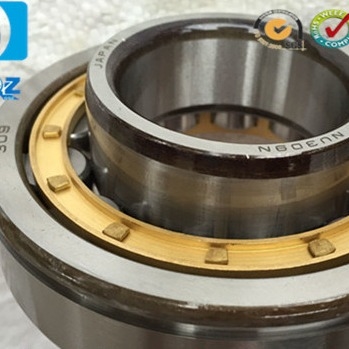

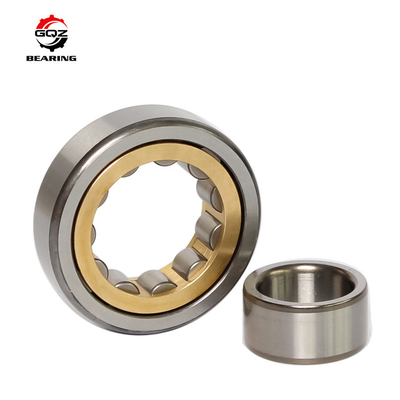

円柱軸受の映像
円柱軸受の他のモデル
境界 | 固まり(KG) | 軸受け数 | 基本 | 限られた速度 | ||||
Dimenssion (mm) | 負荷評価(KN) | (rpm) | ||||||
d | D | B | およそ | タイプ | Cr | イングリッシュホーン | グリース | オイル |
15 | 35 | 11 | 0.05 | N202 | 12.7 | 10.4 | 20000 | 22000 |
35 | 11 | 0.05 | NJ202 | 12.7 | 10.4 | 20000 | 22000 | |
35 | 11 | 0.05 | NU202 | 12.7 | 10.4 | 20000 | 22000 | |
17 | 40 | 12 | 0.06 | N203 | 17.6 | 14.6 | 10000 | 18000 |
40 | 12 | 0.06 | NJ203 | 14.5 | 12.8 | 18000 | 18000 | |
20 | 47 | 14 | 0.109 | N204 | 16.6 | 13.9 | 17000 | 20000 |
47 | 14 | 0.111 | NJ204 | 16.6 | 13.9 | 17000 | 20000 | |
47 | 14 | 0.111 | NU204 | 16.6 | 13.9 | 17000 | 20000 | |
52 | 15 | 0.149 | N304 | 23.1 | 19.2 | 14000 | 17000 | |
52 | 15 | 0.153 | NJ304 | 23.1 | 19.2 | 14000 | 17000 | |
52 | 15 | 0.153 | NU304 | 23.1 | 19.2 | 14000 | 17000 | |
25 | 52 | 15 | 0.134 | N205 | 18.8 | 17 | 14000 | 16000 |
52 | 15 | 0.137 | NJ205 | 18.8 | 17 | 14000 | 17000 | |
52 | 18 | 0.17 | NJ2205V | 35.3 | 29.4 | 12000 | 25000 | |
52 | 15 | 0.137 | NU205 | 18.8 | 17 | 14000 | 16000 | |
62 | 17 | 0.235 | N305 | 31.5 | 27.7 | 12000 | 14000 | |
62 | 17 | 0.241 | NJ305 | 31.5 | 27.7 | 12000 | 14000 | |
62 | 17 | 0.241 | NU305 | 31.5 | 27.7 | 12000 | 14000 | |
62 | 24 | 0.37 | NJ2305V | 67 | 72.7 | 7200 | 10000 | |
30 | 62 | 16 | 0.203 | N206 | 24.9 | 23.3 | 12000 | 14000 |
62 | 16 | 0.207 | NJ206 | 24.9 | 23.3 | 12000 | 14000 | |
62 | 16 | 0.207 | NU206 | 24.9 | 23.3 | 12000 | 14000 | |
72 | 19 | 0.35 | N306 | 38.5 | 35 | 10000 | 12000 | |
72 | 19 | 0.358 | NJ306 | 38.5 | 35 | 10000 | 12000 | |
72 | 19 | 0.358 | NU306 | 38.5 | 35 | 10000 | 12000 | |
35 | 72 | 17 | 0.289 | N207 | 35.5 | 34 | 11000 | 12000 |
72 | 17 | 0.295 | NJ207 | 35.5 | 34 | 11000 | 12000 | |
72 | 17 | 0.295 | NU207 | 35.5 | 34 | 11000 | 12000 | |
80 | 21 | 0.451 | N307 | 49.5 | 47 | 9000 | 11000 | |
80 | 21 | 0.461 | NJ307 | 49.5 | 47 | 9000 | 11000 | |
80 | 21 | 0.461 | NU307 | 49.5 | 47 | 9000 | 11000 | |
80 | 21 | 0.536 | NUP307V | 77.2 | 78.6 | 10000 | 23000 | |
40 | 80 | 18 | 0.37 | N208 | 43.5 | 43 | 9400 | 11000 |
80 | 18 | 0.387 | NJ208 | 43.5 | 43 | 9400 | 11000 | |
80 | 18 | 0.378 | NU208 | 43.5 | 43 | 9400 | 11000 |
異なった円柱軸受のための異なった特徴:
N
内部リングに2つの必要なフランジがあり、外リングはフランジなしにあります。ハウジングに関するシャフトの軸変位は軸受け内の両方の方向自体で収容することができます。従って軸受けは非設置軸受けとして使用されます。
NU
NUの設計の軸受けの外リングに2つの必要なフランジがあり、内部リングはフランジなしにあります。ハウジングに関するシャフトの軸変位は軸受け内の両方の方向自体で収容することができます。
NJ
外リングに2つの必要なフランジおよび内部リング1必要なフランジがあります。従って軸受けはあります
1方向のシャフトの軸位置のために適した。
NF
外リングに1つの必要なフランジおよび内部リング2必要なフランジがあります。
NP
外リングに緩いフランジ リングおよび内部リング2必要なフランジの形で1つの必要なフランジおよび1の非必要なフランジがあります。
NUP
外リングに緩いフランジ リングの形で2つの必要なフランジおよび内部リング1必要なフランジおよび1の非必要なフランジがあります。軸受けは軸受けを取付けることとして使用することができますすなわち両方の方向のシャフトに軸位置を提供してもいいです。
RN
外リング無しおよび内部リング2必要なフランジ。
