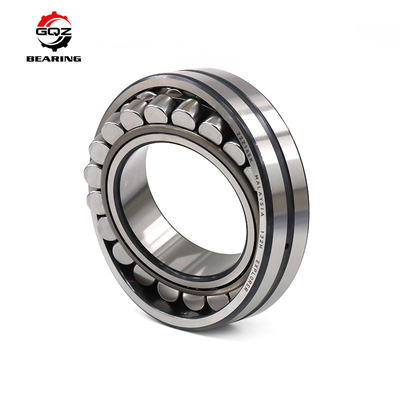

ABEC-3圧延製造所のロールスロイス22209のCA/W33軸受45X85X23の軸受のための球形の軸受22209 E
球形の軸受の設計及び概念:
シェーカー スクリーン軸受け球形の軸受は凹面の配線管が付いている固体外リング、おりが付いている固体内部リングおよびバレルのローラーから成り立つ単位を自己保つ二重列です。円柱か先を細くされた穴が付いている内部リング。
それにローラー、軸受け軸線にの斜めに傾斜する公有地sphered外リング配線管および2本の内部リング配線管の2列があります。外リング配線管の球の中心点は軸受け軸線にあります。従って、軸受けはシャフトの偏向によって引き起こすことができるハウジングに関連してシャフトのミスアラインメントに自己一直線に並び、無感覚、です例えば。彼らは両方の方向の重い放射状の負荷、また重い軸負荷を収容するように設計されています。
球形の軸受次元シリーズは次のとおりです:
球形の軸受22209 CC K W33の設計草案:
| 単位 | mm |
| 軸受けタイプ | 先を細くされた穴、円滑油の溝及び穴 |
| 穴Dia （d） | 45.0000 |
| 外Dia （d） | 85.0000 |
| 幅（b） | 23.0000 |
| 半径（分） （rs） | 1.100 |
| 動的負荷評価（Cr） | 93,000 |
| スタティック ロードの評価（イングリッシュホーン） | 105,000 |
| 最高速度（グリース） | 5 |
| 最高速度（オイル） | 6 |
| 重量（g） | 620.00 |
| 接尾辞-内部設計 | |
| カリフォルニア、CAC | 内部リングのフランジを、内部リングに集中するガイド リング保ちます機械で造られた真鍮のおり |
| CC （J）、CJ | Flangelessの内部リング、内部リングに集中したガイド リング2は鋼鉄おりを押しました |
| CCJA、EJA | Flangelessの内部リング、外リング配線管に集中したガイド リング2は鋼鉄おりを押しました |
| E | 高められた負荷収容量のための最大限に活用された内部設計 213、222そして223のシリーズ:Flangelessの内部リングおよび2つは鋼鉄おりを押しました。外リングの環状の溝そして3つの潤滑の穴。 dの≤ 65のmm:内部リングに集中するガイド リング d > 65のmm:おりに集中するガイド リング |
| 接尾辞-外的な設計（シール、急なリング溝等） | |
| - CS、-2CS | 接触のシール、1つのまたは両側のNBR、 |
| - CS2、-2CS2 | 接触のシール、1つのまたは両側のFKM、 |
| - CS5、-2CS5 | 接触のシール、1つのまたは両側のHNBR、 |
| K | 先を細くされた穴、先を細くすることの1:12 |
| K30 | 先を細くされた穴、先を細くすることの1:30 |
