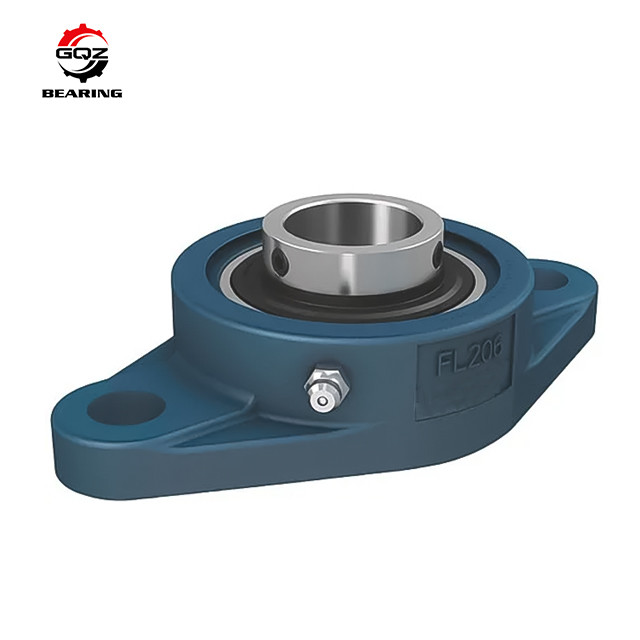

UCFL205 に耐える UCFL UCFL205 軸受けピロー・ブロック ハウジングに耐える NTN のフランジのピロー・ブロック
UCFL205 軸受けピロー・ブロックの紹介に耐える NTN UCFL のフランジのピロー・ブロック:
UCFL のピロー・ブロック軸受けはフランジを付けたようになったハウジングの内に軸受け土台表面がシャフトの軸線に垂直なとき使用されますあります。 それらは 2、3、で入手しやすいですまたは 4 穴構成。 2 ボルトは単位ボール ベアリングの持っています取付けのための 2 つの穴とのダイヤモンドか飛形をフランジを付けたようになりました。 私達の 3 ボルト単位はによって同じように軸受けフランジを付けたようになりました、4 ボルトは単位軸受けフランジを付けたようになり、Flangette 私達のシリーズは、2 ボルト単位軸受け持っていますよりよく長いシャフトを収容するために動き、一直線に並べることができる軸受けをフランジを付けたようになりました。
| 単位 | mm |
| 軸受けタイプ | 鋳鉄ハウジング |
| 動的負荷評価（Cr） | 14,022 |
| スタティック ロードの評価（イングリッシュホーン） | 7,843 |
| シャフト Dia. （Fw） | 25.0000 |
| ハウジングの幅（b） | 68.0000 |
| 取り付け穴の中心に中心（e） | 99.0000 |
| ハウジングの長さ（a） | 130.0000 |
| ハウジングの基礎厚さ（g） | 13.0000 |
| 軸受け内部競争の幅（Bi） | 34.0000 |
| 軸受け内部競争の幅- （n）短い側面 | 14.0000 |
| 軸受け内部競争の幅- （m）延長側面 | 20.0000 |
| 土台ボルト サイズ | 10.0000 |
| 屋家番号 | FL 205E |
| 取り付け穴 Dia. （s） | 12.0000 |
| フランジ アセンブリ高さ（z） | 37.0000 |
| フランジの高さ（l） | 27.0000 |
| 中心（i）の忍耐への土台の基盤 | 16.0000 |
| 重量（g） | 634.00 |
| 材料 | 鋳鉄ハウジング、クロム鋼軸受け |
UCFL UCFL205 軸受けピロー・ブロック モデルに耐える NTN のフランジのピロー・ブロックは設計します:
ピロー・ブロック軸受け（UCFL シリーズ）
| 軸受け数 | シャフト dia d （mm） | H （mm） | L （mm） | L1 （mm） | A （mm） | J （mm） |
| UCFL 201 | 12 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 202 | 15 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 203 | 17 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 204 | 20 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
| UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
| UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
| UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
| UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
| UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
| UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
| UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
| UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
| UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
| UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
| UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
| UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
| UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
| UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
| UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
| UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
| UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
| UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
| UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
| UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
| UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
| UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
| UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
| UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
