高温材料の精密 NSK 紡錘軸受け HCB7008-C-2RSD-T-P4S より重い対油圧オイル シール

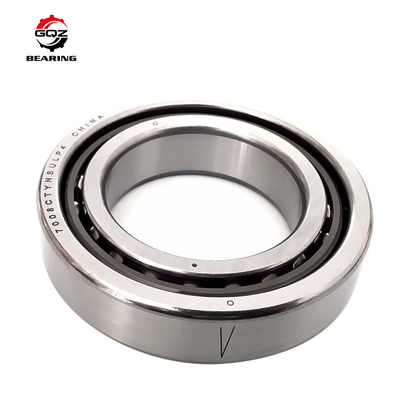

NSK の紡錘軸受け HCB7008-C-2RSD-T-P4S の細部
1）ブランド: NSK
2）モデル: HCB7008-C-2RSD-T-P4S-UL
3）シリーズ: HCB7008-C-2RSD-T-P4S
4）内部の直径: 40 （mm）
5）外径: 68 （mm）
6）厚さ: 15 （mm）
7）基本的なスタティック ロードの評価（KN）: 11
8）基本的な動的負荷評価（KN）: 14.3
9）重量: 0.17 （kg）
10）グリースを塗られた制限速度: 30000r/min
11）オイルの潤滑の制限速度: 45000r/min
12）注: 陶磁器の球、15 度、樹脂のおり、四辺に密封される P4 レベル普遍的な組み合わせること
角の接触の玉軸受の導入
角の接触の玉軸受は放射状および軸負荷を支えることができます。 より高い速度で働くことできる。 接触角、より高い軸負荷収容量。 高精度および高速軸受けは通常 15 程度の角の接触の球に bearingsAngular 接触の球の bearingsIn を軸力、接触角増加します取ります。 単一の列の角の接触の玉軸受はもたらします付加的な軸力を 1 方向の軸負荷に、が放射状の負荷抗、できます。 そして 1 方向の唯一の限界の軸変位、シャフトまたはハウジング。 組み合わせられた取付けなら、相関的な 1 組の軸受け外リング広く、狭い側面の幅側面狭い端。 これは両方の方向の軸整理の範囲を限るために付加的な軸力およびシャフトまたはハウジング避けることができます。横の軸線の内部および外リング相対的な変位のための角の接触のボール ベアリングの配線管、従ってそれは放射状の負荷および軸負荷-結合された負荷--に耐えることができます（単一の列の角の接触の玉軸受は組に取付けられていて頻繁に採用される 1 方向の軸負荷に、そう抗できます）。軸受け形態および適用状態によって黄銅、総合的な樹脂、等から、成っているおり。角の接触の玉軸受: 7000C タイプ（α = 15 °）、7000AC タイプ（α = 25 °）および 7000B （α = 40 °）タイプ。 一般的な内部および外リングで締まる軸受け外リングは分けることができませんでしたり 1 方向の放射状および軸共同負荷そして軸負荷に抗できます。 接触角による決定の軸積載量は、接触角大きいです、高い軸負荷に抗する機能。 この種類の軸受けはシャフトまたはハウジングの方向の軸変位を限ることができます。
主な目的
単一の列の角の接触の玉軸受: 工作機械の紡錘、高周波モーター、ガスタービン、遠心分離機、小さい車の前部車輪、差動ピニオン シャフト
二重列の角の接触の玉軸受: ポンプ、送風機、空気圧縮機、さまざまなタイプの伝達、燃料噴射装置ポンプ、印刷機械類
他のタイプの NSK の紡錘軸受け
| 紡錘軸受け HCB72。- C | 紡錘軸受け HCB70。- C-2RSD | 紡錘軸受け HCB72。- E |
|
、組かセットで調節される、 接触角のα = 15 °、 陶磁器の球を使って、限られた許容 |
、組かセットで調節される、 接触角のα = 15 °、 陶磁器の球を使って、両側の唇のシール、無接触、限られた許容 |
、組かセットで調節される、 接触角のα = 25 °、 陶磁器の球を使って、限られた許容 |
| 紡錘軸受け HCB7200-C-T-P4S | 紡錘軸受け HCB7000-C-2RSD-T-P4S | 紡錘軸受け HCB7200-E-T-P4S |
| 紡錘軸受け HCB7201-C-T-P4S | 紡錘軸受け HCB7001-C-2RSD-T-P4S | 紡錘軸受け HCB7201-E-T-P4S |
| 紡錘軸受け HCB7202-C-T-P4S | 紡錘軸受け HCB7002-C-2RSD-T-P4S | 紡錘軸受け HCB7202-E-T-P4S |
| 紡錘軸受け HCB7203-C-T-P4S | 紡錘軸受け HCB7003-C-2RSD-T-P4S | 紡錘軸受け HCB7203-E-T-P4S |
| 紡錘軸受け HCB7204-C-T-P4S | 紡錘軸受け HCB7004-C-2RSD-T-P4S | 紡錘軸受け HCB7204-E-T-P4S |
| 紡錘軸受け HCB7205-C-T-P4S | 紡錘軸受け HCB7005-C-2RSD-T-P4S | 紡錘軸受け HCB7205-E-T-P4S |
| 紡錘軸受け HCB7206-C-T-P4S | 紡錘軸受け HCB7006-C-2RSD-T-P4S | 紡錘軸受け HCB7206-E-T-P4S |
| 紡錘軸受け HCB7207-C-T-P4S | 紡錘軸受け HCB7007-C-2RSD-T-P4S | 紡錘軸受け HCB7207-E-T-P4S |
| 紡錘軸受け HCB7208-C-T-P4S | 紡錘軸受け HCB7008-C-2RSD-T-P4S | 紡錘軸受け HCB7208-E-T-P4S |
| 紡錘軸受け HCB7209-C-T-P4S | 紡錘軸受け HCB7009-C-2RSD-T-P4S | 紡錘軸受け HCB7209-E-T-P4S |
| 紡錘軸受け HCB7210-C-T-P4S | 紡錘軸受け HCB7010-C-2RSD-T-P4S | 紡錘軸受け HCB7210-E-T-P4S |
| 紡錘軸受け HCB7211-C-T-P4S | 紡錘軸受け HCB7011-C-2RSD-T-P4S | 紡錘軸受け HCB7211-E-T-P4S |
| 紡錘軸受け HCB7212-C-T-P4S | 紡錘軸受け HCB7012-C-2RSD-T-P4S | 紡錘軸受け HCB7212-E-T-P4S |
| 紡錘軸受け HCB7213-C-T-P4S | 紡錘軸受け HCB7013-C-2RSD-T-P4S | 紡錘軸受け HCB7213-E-T-P4S |
| 紡錘軸受け HCB7214-C-T-P4S | 紡錘軸受け HCB7014-C-2RSD-T-P4S | 紡錘軸受け HCB7214-E-T-P4S |
| 紡錘軸受け HCB7215-C-T-P4S | 紡錘軸受け HCB7015-C-2RSD-T-P4S | 紡錘軸受け HCB7215-E-T-P4S |
| 紡錘軸受け HCB7216-C-T-P4S | 紡錘軸受け HCB7016-C-2RSD-T-P4S | 紡錘軸受け HCB7216-E-T-P4S |
| 紡錘軸受け HCB7217-C-T-P4S | 紡錘軸受け HCB7017-C-2RSD-T-P4S | 紡錘軸受け HCB7217-E-T-P4S |
| 紡錘軸受け HCB7218-C-T-P4S | 紡錘軸受け HCB7018-C-2RSD-T-P4S | 紡錘軸受け HCB7218-E-T-P4S |
| 紡錘軸受け HCB7219-C-T-P4S | 紡錘軸受け HCB7019-C-2RSD-T-P4S | 紡錘軸受け HCB7219-E-T-P4S |
| 紡錘軸受け HCB7220-C-T-P4S | 紡錘軸受け HCB7020-C-2RSD-T-P4S | 紡錘軸受け HCB7220-E-T-P4S |
| 紡錘軸受け HCB7221-C-T-P4S | 紡錘軸受け HCB7021-C-2RSD-T-P4S | 紡錘軸受け HCB7221-E-T-P4S |
| 紡錘軸受け HCB7222-C-T-P4S | 紡錘軸受け HCB7022-C-2RSD-T-P4S | 紡錘軸受け HCB7222-E-T-P4S |
| 紡錘軸受け HCB7224-C-T-P4S | 紡錘軸受け HCB7024-C-2RSD-T-P4S | 紡錘軸受け HCB7224-E-T-P4S |
| 紡錘軸受け HCB7226-C-T-P4S | 紡錘軸受け HCB7026-C-2RSD-T-P4S | 紡錘軸受け HCB7226-E-T-P4S |
| 紡錘軸受け HCB7228-C-T-P4S | 紡錘軸受け HCB7028-C-2RSD-T-P4S | 紡錘軸受け HCB7228-E-T-P4S |
| 紡錘軸受け HCB7230-C-T-P4S | 紡錘軸受け HCB7030-C-2RSD-T-P4S | 紡錘軸受け HCB7230-E-T-P4S |
| 紡錘軸受け HCB7232-C-T-P4S | 紡錘軸受け HCB7032-C-2RSD-T-P4S | 紡錘軸受け HCB7232-E-T-P4S |
| 紡錘軸受け HCB7234-C-T-P4S | 紡錘軸受け HCB7034-C-2RSD-T-P4S | 紡錘軸受け HCB7234-E-T-P4S |
映像:
