| ブランド名: | OEM/GQZ |
| モデル番号: | LFR5301-10-2Z, LFR5301KDD について |
| MOQ: | 1.pcs |
| 価格: | USD 0.1-0.5 |
| 納期: | 3日以内に |
| 支払い条件: | T/T、ペイパル |

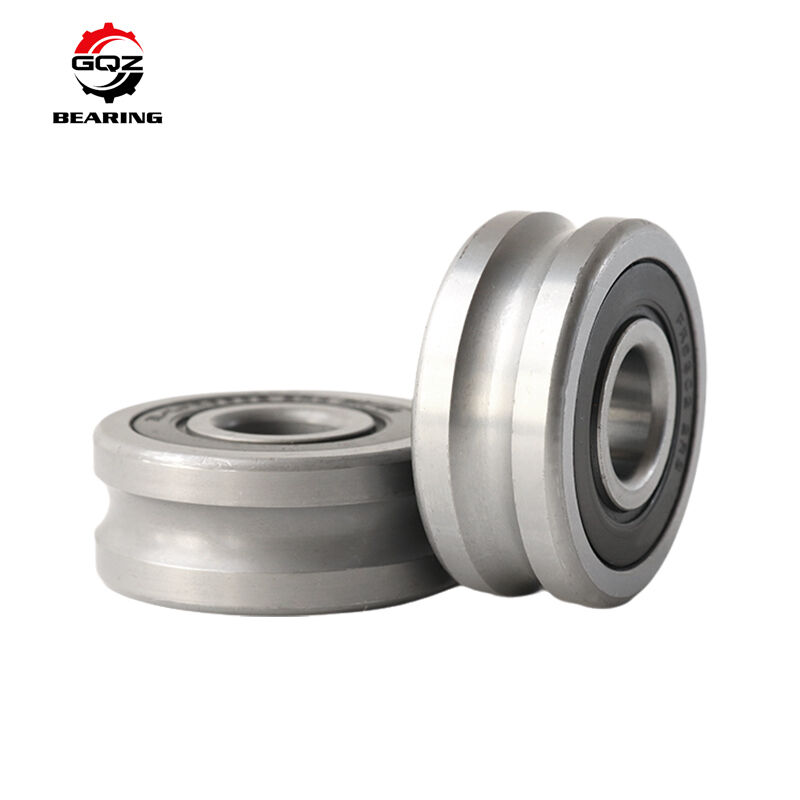

LFR5301-10-2Zは、ゴシックアーチ形状の外輪溝を備え、複列アンギュラ玉軸受構造として構築されたヨーク形トラックローラーベアリングです。グリースが封入され、両側2Z金属シールドを備えたこの厚肉外輪ローラーは、ラジアル荷重とアキシアル荷重の合成荷重を支持します。10mmの円筒ガイドシャフト上をスムーズに走行し、リニアガイドやカムフォロアなどの自動化システムに広く採用されています。
*詳細なご要件をお送りいただければ、最適なベアリングソリューションを迅速にご提案いたします。
| 項目 | 仕様 |
|---|---|
| 型番 | LFR5301-10-2Z |
| ベアリングタイプ | ヨーク形トラックローラーベアリング 複列ボール |
| 内径 d(mm) | 12 |
| 外径 D(mm) | 42 |
| 内輪幅 B(mm) | 19 |
| 軸径 ds(mm) | 10 |
| 外形寸法 AT(mm) | 24 |
| 転動面径 Da(mm) | 38.95 |
| r min(mm) | 0.6 |
| 有効動定格荷重 Crw(kN) | 13.2 |
| 有効静定格荷重 C0rw(kN) | 7.7 |
| 疲労限度荷重 Pu(N) | 370 |
| 許容動荷重 Fr per(N) | 6400 |
| 許容静荷重 F0r per(N) | 15400 |
| 重量(kg) | 0.137 |
| 材質 | GCr15 軸受鋼 |
| 精度等級 | P0 |
| シールタイプ | 2Z 両側金属シールド |
| 外輪形状 | ゴシックアーチ溝 |
| 潤滑 | グリース封入済み（グリース潤滑） |
| 用途 | 自動搬送、ガイド、カムフォロア、各種機械設備 |
*機械アセンブリに最適なベアリング型番をご確認ください。
Q1: LFR5301-10-2Zのゴシックアーチ溝にはどのような機能がありますか？
A1: ゴシックアーチ溝は10mmの円筒シャフトと2点で接触し、安定した転動性能を確保します。
Q2: このトラックローラーはどのような荷重を負荷できますか？
A2: 直線運動の動作条件下において、大きなラジアル荷重および両方向のアキシアル荷重を支持できます。
Q3: 接尾辞「2Z」は何を意味していますか？
A3: 2Zは、防塵のための両側非接触金属シールドを表しています。
Q4: 取り付け前に追加のグリース給脂は必要ですか？
A4: 工場出荷時にグリースが封入されているため、通常の動作条件では追加の潤滑は不要です。
Q5: このローラーに適合する軸径はどれですか？
A5: 直径10mmの焼入れ円筒ガイドシャフト用に設計されています。
*技術仕様のご相談や選定サポートについては、いつでもお気軽にお問い合わせください。
