重荷 T4DB170 メトリック精密ロールベアリング 170x230x32mm

1.製品概要

1.製品概要
T4DB170は、メートル法ISO規格のT4DBシリーズ単列分離型テーパーローラーベアリングです。内径d=170mm、外径D=230mm、内輪幅B=30mm、外輪幅C=23mm、総組付け幅T=32mmのユニファイドコアマウンティング寸法を備えています。中・大口径の重荷重設計で、標準接触角は17.1°です。SKF集....

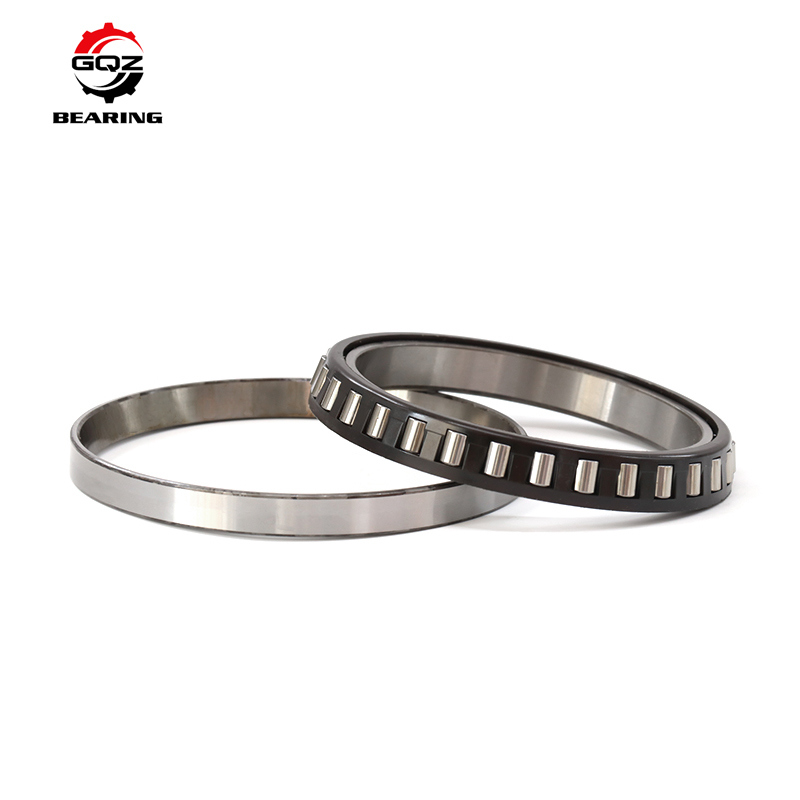

オープン・シールドなし・分割構造：コーンアセンブリ（内輪＋テーパーローラー＋鋼板プレス製ケージ）とアウターカップは完全に独立して分解可能で、大型・重荷重伝達アセンブリの個別取付け、予圧調整、部品交換に便利です。重いラジアル荷重と一方向のアキシアルスラスト荷重を同時に負担できます。バック・ツー・バック/O型で対にして取付けることで、双方向のアキシアル位置決めと高剛性サポートを実現し、長時間の交互重衝撃や頻繁な正逆負荷下でも安定した回転が得られます。
すべてのリングと転動体には、一体焼き入れされたGCr15高炭素クロム軸受鋼を採用し、精密対数ローラー接触曲線によるスーパーフィニッシュ加工と厳格なローラー選別により、均一な内部応力分布、優れた耐摩耗性、耐疲労性、耐衝撃性を実現しています。連続重荷重運転下でも低摩擦トルクと低温度上昇を実現します。重工業用ギア減速機、鉱山コンベア駆動軸、大型建設機械アクスル、冶金圧延機補助伝達アセンブリ、大型トラックデフサポート位置に広く適合します。

2.技術仕様

モデル：T4DB170
基本寸法：d=170mm、D=230mm、B=30mm、C=23mm、T=32mm
構造：単列分離型テーパーローラーベアリング、オープン、シールドなし、標準で鋼板プレス製ケージ
原材料：GCr15軸受鋼
ケージオプション：高温重荷重用、鋼板プレス製ケージ / 無垢真鍮製ケージ
標準クリアランス：CN通常クリアランス、C3拡大クリアランスはカスタマイズ可能
最小フィレット半径 r1,r2=r3,r4=3mm
使用温度範囲：-30℃～120℃
正味重量：3.45 kg
計算寸法 a=44mm、内輪ショルダー d1=197mm
取付け制限寸法：
da max=182mm、db min=184mm; Da min=215mm、Da max=216mm; Db min=223mm
Ca min=6mm、Cb min=9mm; ra max=3mm、rb max=3mm
計算係数：e=0.46、アキシアル係数 Y=1.3、静的アキシアル係数 Y0=0.72
基本動定格荷重 Cr：307 kN
基本静定格荷重 C0r：440 kN
疲労限界荷重 Cur：43 kN
グリース参考速度：2000 r/min; グリース限界速度：2600 r/min
完全な取付け図、荷重特性曲線、重衝撃加速疲労試験レポートは、お客様のご要望に応じて提供可能です。

3.主な利点

• 標準T4DB中・大口径コンパクト幅レイアウト、限られたアキシアル取付けスペース下での超高ラジアル・アキシアル複合荷重容量、重荷重鉱山・冶金大型伝達装置に最適
• 完全に分離可能なコーン＆カップ独立分割構造、損傷した内輪コーンまたは外輪カップは、大型伝達ボックス全体の分解なしに個別に交換可能で、メンテナンスダウンタイムとスペアパーツ調達コストを大幅に削減
• 精密ミラー仕上げのコーン軌道＋対数最適化ローラー接触曲線、ローラー接触面での均一な荷重分布、エッジ応力集中を効果的に低減し、軌道剥離とローラー摩耗故障を遅延
• デュアルケージ構成オプション：一般的な断続的重荷重作業条件向けのコスト効率の高い鋼板プレス製ケージ。24時間連続稼働の高温過酷な鉱山生産ライン向けの無垢真鍮製ケージ（変形防止）
• 完全カスタマイズサービスサポート：C3拡大ラジアルクリアランス、P5/P6高精度グレード、OEMレーザーマーキング、特殊高温耐酸化グリース充填、ニュートラル輸出ブランドパッケージ
• 厳格な一体応力緩和焼き入れ熱処理プロセス、均一な材料硬度と内部構造強度により、一般的な低精度テーパーローラーベアリングと比較して、装置全体のオーバーホールサイクルを30%以上延長
• 標準オープン設計は油浴循環潤滑をサポートし、豊富な潤滑油循環システムを備えた大型ギアボックスに適しており、長期間安定した連続運転が可能

4.用途

T4DB170オープン分離型重荷重テーパーローラーベアリングは、中・大型重工業用回転機器のコア摩耗スペアパーツです：

• 大型水平/垂直重工業用ギア減速機、鉱山ベルトコンベアヘッド駆動サポートベアリングユニット
• 大型掘削機、大型ローダー、ロードローラー主駆動アクスル位置決めベアリングアセンブリ
• 冶金軽圧延機補助伝達軸、大型製鋼プラント搬送ローラー回転サポート
• 大型トラック、建設車両デフおよびホイールハブ重荷重ベアリング位置
• 大型風力発電主補助減速機ボックス、大型港湾クランクリフティングプーリー回転コンポーネント
• アフターマーケット交換用170mmボアT4DBシリーズメートル法分離型テーパーローラーベアリング
• 鉱山機械OEM、重機修理工場、冶金伝達バルクマッチング向けのコスト効率の高い重荷重ベアリングソリューション

5.GQZベアリングを選ぶ理由

• T4DB170を含むT4DBシリーズ大口径分離型テーパーローラーベアリングの25年の専門製造経験
• T4DB170は、国際標準T4DBシリーズベアリングと完全に寸法互換性があり、取付けサイズ、定格荷重、組付け公差指標が一致しています
• 真鍮製ケージ、C3クリアランスアップグレード、高精度グレード、特殊高温/低温潤滑油充填をサポートする完全なOEM＆ODMカスタマイズサービス
• 厳格な出荷前検査：原材料硬度試験、コーン軌道研削精度検査、重荷重往復衝撃疲労サイクル試験、接触面粗さ検出
• 専門テーパーベアリングエンジニアリングチームが、24時間以内に大型シャフトおよび重ハウジング公差マッチング取付け技術ガイダンスを提供
• 長期鉱山機械メーカー、重建設機械、冶金伝達サプライヤー向けの有利なバルク卸売価格での安定した大量生産ライン
• コンパクト幅広荷重分離設計、超高ラジアル・アキシアル複合荷重容量、容易な個別メンテナンス構造、およびグローバル重工業伝達機器スペアパーツバイヤーとの長期的なWin-Win協力に注力

6.品質管理

• GCr15クロム軸受鋼の原材料化学組成および表面硬度検査
• 内輪および外輪テーパー軌道の精密旋削、焼き入れ焼き戻し、ミラー仕上げ加工
• 内部加工残留応力を除去するための標準一体応力緩和焼き入れ熱処理
• 分類されたターゲット性能テスト：T4DB170長サイクル加速重荷重エイジングテスト、連続衝撃耐摩耗テスト、高速低摩擦トルク温度上昇検出
• テーパーローラー選別、鋼/真鍮製ケージ組付け、防錆油包装および出荷前の完全寸法および外観再検査
• T4DB170ベアリングの各バッチは、鉱山、冶金、重工業用減速伝達装置内での安定した長期運用を保証するために、完全サンプリング重荷重往復回転疲労テストに合格します

7.今すぐ見積もりを取得

大型ギアボックス、鉱山機械、重建設機械のメンテナンスおよびOEMマッチング用の重荷重オープン分離型T4DB170テーパーローラーベアリングが必要な場合は、直接お問い合わせください。
お問い合わせを送信すると、完全な専門サポートサービスが受けられます：

• 24時間以内の迅速な公式工場見積もり返信
• 専門T4DBシリーズテーパーベアリングエンジニアによる1対1の大型シャフト＆重ハウジングマッチング公差取付け技術ガイダンス
• 真鍮製ケージおよびC3拡大クリアランスアップグレードオプションを含むカスタマイズされたベアリングスキーム提案
• 大型スペアパーツバルク注文向けの競争力のある直接工場バルク卸売価格
• 詳細な正式見積もりを取得するために、必要な購入数量と装置の連続重荷重および中高温作業環境を送信してください。

8.よくある質問

1. Q1: T4DB170ベアリングの構造的特徴は何ですか？
   A1: T4DBメートル法オープン分離型単列テーパーローラーベアリングに属し、コーンアセンブリとアウターカップは別々に分解可能です。標準の鋼板プレス製ケージで、内蔵シールはありません。内部循環油潤滑を備えた装置に適しています。
2. Q2: T4DB170はどのような荷重に耐えられますか？
   A2: 超重ラジアル荷重と一方向アキシアルスラスト荷重を同時に負担できます。双方向アキシアル位置決めには、適切な予圧でバック・ツー・バック/O型に2つのベアリングを取付ける必要があります。
3. Q3: T4DB170は主にどのような産業に適用されますか？
   A3: 鉱山搬送設備、重工業用大型ギアボックス、大型建設機械駆動アクスル、冶金圧延機補助伝達システムに広く使用されています。
