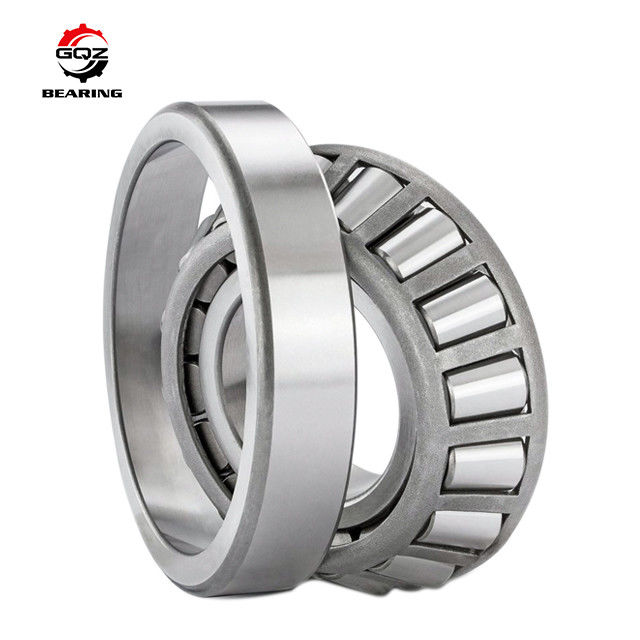

4800RPM T7FC070-XL X-Life 角型ローラーベアリング T7FC 070/QCL7C 70x140x39mm

1. 製品概要
T7FC070-XL および T7FC070/QCL7C は、共通のメトリック寸法 d70×D140×T39mm を持ち、T7FC ISO355 単列円すいころ軸受シリーズに属し、異なる作業条件に対応する 2 つの最適化された高性能バージョンです。
T7FC070-XL は X-life 最適化設計を採用し、内部ジオメトリ、表面仕上げ、熱処理プロセスをアップグレードし、動定格荷重が 20% 増加し、標準タイプと比較して寿命が約 70% 延長され、低発熱で安定した高速運転が可能です。
T7FC070/QCL7C は Q 最適化接触面と CL7C 高強度構造を備え、接触角は最大 30° で、優れた耐衝撃性と重荷重耐性を持ち、特にヘビーデューティディファレンシャル、鉱山用減速機、建設機械用トランスミッションシャフト用に開発されました。
両モデルとも分離可能な円すい台とカップのセットで、ころと保持器を備えた内輪（円すい台）は外輪（カップ）から分離可能で、シャフトとハウジングの別個の取り付けが容易です。すべてのコア部品は完全に焼き入れされた GCr15 軸受鋼を採用し、超精密な傾斜軌道面研削により、線接触応力の均一な分布を実現し、複合ラジアル荷重と一方向アキシアルスラストを確実に支持します。自動車用ディファレンシャル、重工業用ギアボックス、鉱山用クラッシャートランスミッション、大型建設機械用ウォーキングドライブ、油圧ポンプサポートアセンブリに広く適合します。

2. 技術仕様

モデル範囲: T7FC070-XL, T7FC070/QCL7C
共通の境界寸法（mm）: 内径 d=70, 外径 D=140, 全幅 T=39, 円すい台幅 B=35.5, カップ幅 C=27
最小丸み半径 r=3mm, r1=3mm
接触角: 30°
構造: 単列円すいころ軸受、分離型円すい台とカップ、プレス鋼板保持器、オープンタイプ
原材料: 円すい台、カップ、円すいころ用 GCr15 高炭素クロム軸受鋼
性能パラメータの違い

1. T7FC070-XL
• 基本動定格荷重 Cr: 219kN
• 基本静定格荷重 C0r: 237kN
• 疲労荷重限界 Pu: 38kN
• 制限速度: グリース 5800rpm, オイル 7200rpm
• 正味重量: 2.59kg
• 特徴: X-life 長寿命最適化、低摩擦、高速適応性
2. T7FC070/QCL7C
• 基本動定格荷重 Cr: 177kN
• 基本静定格荷重 C0r: 242kN
• 制限速度: グリース 2400rpm, オイル 3400rpm
• 正味重量: 2.65kg
• 特徴: QCL7C ヘビーデューティ強化、強力な耐衝撃性、超高静定格荷重

一般的な動作温度範囲: -40℃ ～ 120℃
取り付け肩部参考: da max=82mm, Da min=106mm, Da max=126mm
完全なディファレンシャル/減速機取り付け図、荷重マッチングガイド、長サイクル交番衝撃耐久性試験レポートは、お客様のご要望に応じて提供可能です。

3. コアメリット

1. ターゲット選択のための 2 つの高性能バージョン: XL バージョンは中～高速度の連続運転用、QCL7C バージョンは低速重衝撃用で、1 つのモデルサイズで複数の重伝達作業条件をカバーします。
2. 大きな 30° 接触角の円すいころ配置により、優れた複合ラジアル・アキシアル荷重支持能力を発揮し、自動車用ディファレンシャルや鉱山機械の頻繁なシフト衝撃下でも安定した動作を実現します。
3. 分離可能な円すい台とカップの分割構造により、内輪はシャフトに予備取り付けされ、外輪はハウジングに別々に圧入され、機器のオーバーホール時にシャフトジャーナルを損傷することなく容易に取り外しできます。
4. X-life 最適化 T7FC070-XL: 軌道面と内部ジオメトリをアップグレードし、潤滑剤の損失と熱の蓄積を効果的に低減し、メンテナンス間隔と寿命を大幅に延長します。
5. QCL7C 強化 T7FC070/QCL7C: ころ接触応力分布を最適化し、過負荷衝撃荷重に対する耐性が強く、建設機械や鉱山機械のヘビーデューティ始動・停止作業条件に適しています。
6. 精密プレス鋼板保持器が円すいを均一に制限し、可変重長時間の連続回転下でのころのスキュー、ずれ、脱落を効果的に回避します。
7. 完全一体型焼き入れ熱処理により HRC60～65 の高硬度を実現し、優れた耐疲労性、耐剥離性、耐摩耗性を備え、機器のスペアパーツ交換頻度を削減します。
8. 標準の共通メトリック取り付け寸法で、グローバル T7FC070 シリーズ円すいころ軸受と完全に互換性があり、交換時に既存のシャフトとハウジングの改造は不要です。包括的なカスタマイズサービス: P4/P5 高精度アップグレード、C3 クリアランス拡大、OEM レーザーマーキング、ニュートラル輸出カートン防錆包装、高温極圧グリース事前充填。

4. アプリケーションシナリオ

T7FC070-XL / T7FC070/QCL7C 高性能単列円すいころ軸受は、自動車、鉱山、重工業用伝達装置のコア複合荷重回転スペアパーツです。

• T7FC070-XL 適合機器: 中型・大型自動車トランスミッションディファレンシャル、中型工業用ギア減速機、油圧ポンプ高速サポートシャフト、中型ブロワーローターアセンブリ
• T7FC070/QCL7C 適合機器: 大型鉱山クラッシャードライブギアボックス、大型掘削機ウォーキング減速機、冶金補助重伝達シャフト、大型トラックディファレンシャル軸受位置
• 一般的な応用分野: ヘビーコンベヤドライブアセンブリ、農業用大型ハーベスター伝達、船舶用軽量減速ボックス、ヘビーデューティ遠心ポンプ回転サポートコンポーネント

アフターマーケット交換可能 T7FC070 シリーズ高性能円すいころ軸受セット
自動車ディファレンシャルメーカー、鉱山冶金機器 OEM、重機械メンテナンス工場向けの、コスト効率が高く長寿命で耐衝撃性のあるヘビーデューティ軸受ソリューションをバルク購入。

5. GQZ ベアリングを選ぶ理由

1. T7FC070-XL および T7FC070/QCL7C を含む T7FC メトリックシリーズ高性能円すいころ軸受の 25 年間の専門製造経験
2. 2 つのバージョンは国際標準 T7FC070 軸受と完全に寸法互換性があり、定格荷重、速度許容度、組み立てマッチング基準は一貫しています。
3. P4 超高精度グレード、C3 クリアランス調整、高温極圧グリース充填をサポートする完全な OEM & ODM カスタマイズサービス。
4. 厳格な全数出荷前検査フロー: GCr15 原材料金属組織・硬度試験、円すいころ寸法選別、長サイクルラジアル・アキシアル交番重衝撃エイジング試験、連続重荷重疲労摩耗シミュレーション試験。
5. 専門の円すいころ軸受エンジニアリングチームが、24 営業時間以内に 1 対 1 の複合荷重計算、ダブルベアリングバック・トゥ・バック予圧ペアリングスキーム、ディファレンシャル/減速機シャフト取り付け技術ガイダンスを提供します。
6. 安定した大規模量産ワークショップにより、XL および QCL7C の 2 つのバージョンの混合バッチ注文に対して競争力のある工場直販卸売価格を提供し、グローバル自動車部品、鉱山、重機械スペアパーツバイヤーに長期的に安定した供給を行います。

分離型円すい台・カップ円すいころ構造、X-life 長寿命・QCL7C ヘビーデューティデュアル最適化設計、ユニバーサルメトリック交換可能取り付け寸法標準、重工業用伝達装置サプライヤーとの長期的なウィン・ウィンの協力に特化しています。

6. 品質管理

1. GCr15 軸受鋼の円すい台、カップ、円すいころブランクの原材料化学組成、内部欠陥、硬度検査
2. 精密鍛造、複数回の焼き戻し応力除去、円すい台とカップの超精密傾斜軌道面多段階研削プロセス
3. 円すいころの高温焼き入れ、超仕上げ、高精度自動寸法選別生産ライン
4. プレス鋼板保持器のプレス成形と自動ころ組み立てプロセスにより、ころの組み立てクリアランスと円周方向の均一な分布を厳密に管理します。
5. ターゲットを絞った分類性能試験: T7FC070-XL の高速長サイクル運転と T7FC070/QCL7C の重衝撃過負荷疲労試験の別個のエイジング試験、高温グリース長サイクル耐久性検出
6. 防錆油塗布および輸出カートン防湿包装出荷前の全寸法公差、表面亀裂、軌道面粗さの再確認

2 つのバージョンの軸受の各生産バッチは、自動車、鉱山、建設機械設備における安定した長期的な複合ラジアル・アキシアル荷重支持性能を保証するために、全サンプリングディファレンシャルおよびヘビー減速機シミュレーション回転試験を受けます。

7. 今すぐ見積もりを取得

自動車ディファレンシャル製造、鉱山用ヘビー減速機組み立て、重機械メンテナンス用バルクマッチング用の T7FC070-XL X-life 長寿命および T7FC070/QCL7C ヘビーデューティ強化円すいころ軸受が必要な場合は、購入問い合わせを直接送信してください。
問い合わせを送信すると、完全な専門サポートサービスが受けられます:

• 24 営業時間以内の迅速な公式工場封印済み正式見積もり返信
• 専門の円すいころ軸受エンジニアによる 1 対 1 の複合ラジアル・アキシアル荷重計算、2 つのバージョンのモデル選択ガイダンス、ダブルベアリングバック・トゥ・バック予圧ペアリング技術ガイダンス
• P4 高精度アップグレードおよび C3 クリアランス拡大オプションを含むカスタマイズされた軸受性能ソリューション
• T7FC070-XL および T7FC070/QCL7C の混合バッチ納品に対する競争力のある直接工場卸売価格

詳細な正式見積もり書類を入手するには、必要な購入数量、機器の作業条件（高速連続 / 重衝撃過負荷）、および動作温度環境を提供してください。

8. よくある質問

1. Q1: T7FC070-XL と T7FC070/QCL7C の違いは何ですか？
   A1: 取り付けサイズは同じですが、性能の方向性が異なります。T7FC070-XL は X-life 最適化長寿命バージョンで、制限速度が高く、低摩擦で、中～高速度の連続運転に適しています。T7FC070/QCL7C は QCL7C ヘビーデューティ強化タイプで、静定格荷重が高く、強力な耐衝撃性能を備え、低速重衝撃の鉱山および建設機械に適しています。
2. Q2: T7FC070 シリーズ円すいころ軸受はどのような荷重に耐えられますか？
   A2: 大量のラジアル荷重と一方向アキシアルスラストを同時に支持します。自動車用ディファレンシャルや垂直ヘビー スピンドルの双方向アキシアル荷重支持を実現するために、2 つの軸受をバック・トゥ・バックに取り付けます。
3. Q3: ディファレンシャルアセンブリにおける分離型円すい台・カップ構造の利点は何ですか？
   A3: ころ付き内輪はドライブシャフトに予備取り付けでき、外輪はディファレンシャルハウジングに別々に圧入できるため、オーバーホール時の組み立てと分解が容易で、シャフトジャーナルやハウジング内径の損傷を防ぎます。
