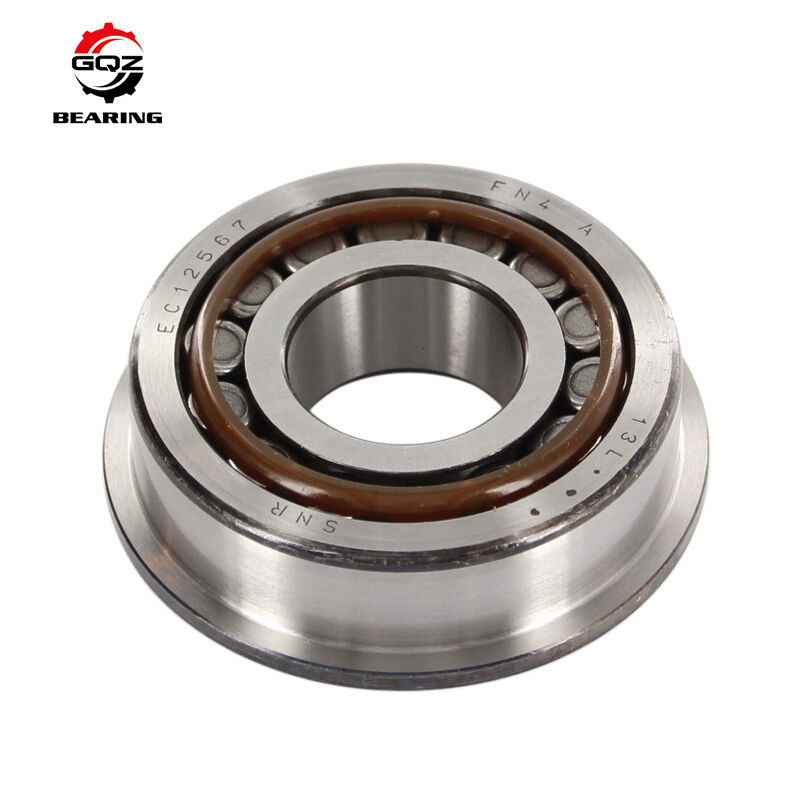

T7FC050-XL メートリックテーパーローラーベアリング T7FC 050/QCL7C 50x105x32mm

1製品概要

T7FC050-XLとT7FC050/QCL7Cは,ISO355 T7FCメトリック標準に従って,単列分離可能な角型ローラーベアリング,統一的な設置寸法,内孔d=50mm,外径D=100mm,総組立幅 T=32mm,内輪幅B=28mm,外輪幅C=20mm,大きな30°接触角を搭載し,強い片方向軸推力負荷を承ります.

2つのサフックスのバリエーションは,異なる労働条件に合わせて,異なる生産技術を採用しています.

• XL:Xライフ プレミアム長寿アップグレードモデル 超精密鏡超完成レースコース 厳格にグレードされた角型ローラー内部接触の幾何学を最適化し,専用ストレス緩和熱処理疲労制限負荷を大幅に増加させ,特に24h連続重荷生産機器のために設計されています.
• QCL7C: エクスプローラー 高精度低摩擦グレード,Q ロガリズム最適化された接触曲線,CL7C 特殊表面強化処理,超低摩擦トルク低温上昇と静かな安定回転高精度重用ギアボックスに最適です 電気自動車の電源は

完全に分離可能なスプリット構造:内輪,角型ローラーとケージの統合組成は外輪から完全に分離でき,軸の設置を大幅に簡素化します.解体と現場での保守すべてのリングとロールエレメントは,高硬さ,優れた耐磨性および衝撃耐性を持つ,統合冷却されたGCr15高炭素クロムベアリング鋼で作られています.重い工業用ギア減速機に広く適用される建設機械の駆動軸,メタロルジカル補助送電軸,鉱山輸送装置,風力発電の補助減速箱.

2. テクニカル仕様

統一された一般的基本パラメータ

内孔d: 50mm
外径 D: 100 mm
中輪幅B: 28mm
外輪幅 C: 20 mm
組み立て全体の幅 T: 32 mm
接触角: 30°
構造: 単列分離可能な角型ローラーベアリング,開いた非密封設計
原材料:GCr15軸承鋼
檻の選択肢: スタンプされた鋼の檻 / 固形銅の檻
標準クリアランス:CN標準クリアランス,C3拡張クリアランス
動作温度: -30°C~120°C
純重量: 1.05 kg
最小フィレット半径 r: 1.0 mm
計算係数:e=077軸因数 Y=078静的軸因数 Y0=045

T7FC050-XL

基本動力放射線負荷 Cr: 121 kN
基本静的放射線負荷 C0r: 148 kN
疲労制限負荷 Cur: 22.1 kN
油脂制限速度: 7900 r/min
連続基準速度: 5600 r/min
主要機能:Xライフ抗疲労アップグレード,長サイクル連続重荷機器の使用寿命延長

T7FC050/QCL7C

基本動力放射線負荷 Cr: 119 kN
基本静的放射線負荷 C0r: 152 kN
疲労制限負荷 カー: 16.3 kN
グリース制限速度: 6250 r/min
連続基準速度: 4600 r/min
主要機能:Q最適化接触 + CL7C表面処理,低摩擦,低騒音 高精度安定回転
完全な設置図,負荷特性の曲線,分散型加速疲労試験報告書は,顧客の要求により提供できます.

3重要な利点

1. 完全交換可能な2つの高性能型で,同様の設置設計サイズ顧客は,設備の運用条件に応じて,ノンストップ生産ラインのためのXL長寿命バージョンまたは高精度トランスミッションのためのQCL7C低摩擦バージョンを選択できます.
2. 30° の大きな接触角の角型ローラーレイアウトで,重量合同射線負荷と単方向の大きな軸性推力負荷を支える優れた包括的な負荷容量安定した低振動動作で,往々にして前向きと逆向きの衝撃負荷
3. 完全に分離可能なスプリット設計,外輪から分離された内部のロールケージ組成,重用シャフトに簡単に設置および分解,保守中にレースウェイの傷害を効果的に回避する
4. 2つのモデルに専用的な技術的なアップグレード:XLは,頻繁な交換コストを削減するために材料の抗疲労性能を強化します.QCL7Cは,内部摩擦熱と走行ノイズを削減し,精密ギアボックス部品を保護します
5. 二重ケージオプション: スタンプされた鋼ケージ 一般的な重荷シナリオに費用対効果的; 長期間の高温連続操作のための固形銅ケージ 変形防止
6. パーソナライズできるサービス:C3 拡張線形空隙,P5 高精度グレード,OEMレーザーマーク,高温抗酸化特殊油脂詰め

重量減速機,建設設備,金属輸送機器の改修サイクルを効果的に延長し,生産停止時の保守損失を削減する

4申請について

このT7FC050双モデル高性能角型ローラーベアセットは,重型産業用回転機器のコア交換磨き用部品です.

• 工業用重力回転器の減速機,鉱山用ベルトコンベアヘッドの送電支架組
• 大型ロード機,道路ローラー,掘削機,重力駆動軸の位置付け軸承
• 鉄鋼鉄鋼工場の重型輸送ロールの部品
• 小型の風力発電の補助減速箱,港上ろし機械の回転位置付け部品
• 重い農業用収穫機,大型工業用ミキサー 主な駆動システム

交換可能な50mmの穴型高性能単列型角型ローラーベアリング
長サイクルまたは高精度産業機器のメンテナンスのための費用対効果の高い二重重荷重量分離可能な角型ベアリングソリューション

5. なぜGQZベアリングを選ぶのか

• T7FCシリーズ X-life と QCL7C 型高性能角型ロールベアリングの専門製造経験25年
• T7FC050-XLとT7FC050/QCL7Cは,国際標準のT7FCシリーズベアリング,一貫した輪郭サイズ,負荷基準,組立容量指標と完全に互換性がある.
• 完全なOEM&ODMカスタマイゼーションサービス,銅のケージ,C3クリアランスアップグレード,高精密度グレード,および特別な高低温潤滑剤カスタマイゼーションをサポート
• 完全な厳格な出荷前の検査: 原材料の硬度試験,コーンレースウェイの磨き精度検査,重荷の差別の反転疲労サイクル試験
• 専門的な角軸承エンジニアリングチームは,24時間以内に軸とハウジングの容量マッチング設置ガイドを提供します
• 安定した大量生産ラインと有利な卸売価格 長期用ギアボックス,建設機械,金属機械メーカー

高性能設計に重点を置く 強い線形軸合負荷能力分離可能な維持が簡単な構造と,世界の産業機器のスペアパーツの買い手との長期間の双方の利益となる協力

6品質管理

• GCr15 クローム付き鋼の原材料化学組成と表面硬さの検査
• 精密回転,冷却のテンパー,内輪と外輪の円形レースウェイの鏡上塗装加工
• 差別化された標的型熱処理プロセス:XLバージョン X-ライフストレス緩和強化プロセス;QCL7C専用CL7C表面最適化強化処理
• 対象性能試験:T7FC050-XL長サイクル加速疲労老化試験;T7FC050/QCL7C高速低摩擦トルク温度上昇試験
• 角型ロールの分類,鋼/青銅の檻の組立,防腐油の包装と出荷前に全尺寸と外観の再確認

T7FC050シリーズベアリングの各バッチは,重量工業トランスミッション機器内の安定した長期運用を保証するために,重荷回転回転疲労試験の全サンプル試験に合格する.

7引用を今すぐ

X-life 長寿命 T7FC050-XL と低摩擦 T7FC050/QCL7C 角型ロールベアリングを重型ギアボックス,建設,鉱山機器のメンテナンスのために必要とする場合は,直接問い合わせを送信してください.
問い合わせを提出した後に,専門的なサポートサービスを完全に受けることができます.

• 24時間以内に迅速な公式の工場のオートメント応答
• 1対1のシャフトとハウジングのマッチング・トレランス・インストールは,プロの高性能の角軸承技術者による技術指導です
• ブラスケージとC3拡張クリアランスアップグレードオプションを含むカスタマイズされたベアリングスキームの提案
• 2つのモデルを混ぜた大型スペアパーツの卸売注文の競争力のある直接工場卸売価格

詳細な公式のオートメントを取得するために,継続的な速度と重荷作業環境の各モデルと機器の必要な購入量を送信します

8よくある質問

Q1:T7FC050-XLとT7FC050/QCL7Cの基本的な違いは何ですか?
A1: 装置の寸法が完全に一致している.T7FC050-XLは,24時間連続で重荷装備に適した,より高い疲労制限負荷を持つ,Xライフ抗疲労アップグレードモデルである.T7FC050/QCL7C は,Q ロガリズム接触曲線 + CL7C 表面処理を採用する.超低摩擦トルク,低騒音,低温上昇,高精度重用ギアボックスに合わせた
Q2: T7FC050シリーズベアリングはどんな負荷を耐えられるか?
A2: 重い放射線負荷と片方向軸推力負荷を耐えることができる.両方向軸位置には,合理的なプレロードで背面対背または面対面に設置された2つのベアリングが必要です.
Q3: 分離可能な角型ローラーベアリング構造の利点は?
A3: ローラーとケージを組んだ内輪は外輪から分離できます.重量軸に組み立てられるのに便利で,設置と解体中に軸承のレースウェイに傷を負うのは避けられる..
