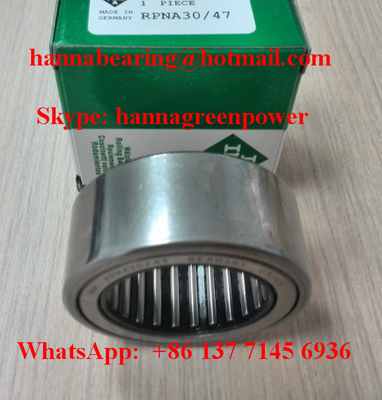

シート・スティール・ケージ RPNA30 / 47 ニードル・ローラー・アライニング・ベアリング 30 x 47 x 20mm

1. 製品概要

1. 製品概要
RPNA30/47は、RPNAシリーズのラジアルスプリット調整可能な偏心ニードルローラーベアリングに属し、完全に焼き入れされた一体型内輪、統一標準寸法の内径d=30mm、外径D=47mm、全体幅B=20mmを備えています。スプリット外輪のセルフアライニング構造を採用しており、設置中心距離の微調整をサポートし、シャフトとハウジング穴間の加工および組み立てのずれを解消します。

この完全に組み立て済みのユニットは、高精度円筒ニードルローラー、プレス鋼ケージ、および熱処理済みのソリッド内輪で構成されています。スプリット外輪は締め付けクリアランスを確保しており、ユーザーはボルト圧縮による位置決め後に調整された偏心位置をしっかりとロックできます。すべてのベアリングリングとニードルローラーは、超精密研削処理を施した完全に焼き入れされたGCr15ベアリング鋼を採用しています。ニードルローラーは厳格な寸法選別を経て、一貫した公差を維持し、中程度の重い交互ラジアル荷重下で安定した低騒音回転を実現します。印刷機のヘビーテンションローラー、自動包装機の大判フィルム巻き取りシャフト、ヘビーデューティマテリアルコンベヤのサポートローラー、および繊維機械の大形回転位置決め伝動アセンブリに広く適合します。

2. 技術仕様

• モデル: RPNA30/47
• 基本寸法: d=30mm, D=47mm, B=20mm
• 内輪軌道面直径 F=36mm, ハウジングショルダー制限 D1=41mm
• 構造: スプリット調整可能偏心ニードルローラーベアリング、完全一体型内輪、プレス鋼保持器
• 原材料: リングおよびニードルローラー用GCr15高炭素クロム軸受鋼
• 標準ラジアルすきま: CN通常すきま、C3拡大すきまはカスタマイズ可能
• 調整パラメータ: ±0.4mm中心距離微調整範囲、最大許容軸方向オフセット0.7mm
• 最小シャフトフィレット半径 r=1.2mm、内輪フィレット r1=0.5mm
• 使用温度範囲: -30℃～120℃
• 単体正味重量: 0.142kg
• 基本動定格ラジアル荷重 Cr: 24.7kN
• 基本静定格ラジアル荷重 C0r: 34.3kN
• グリース制限回転速度: 4200 r/min
• 完全な設置図面、偏心調整操作ガイド、および長サイクル連続回転耐久性試験レポートは、お客様のご要望に応じて提供可能です。

3. コアメリット

1. スプリット調整可能な外輪セルフアライニング設計により、シャフトとハウジングの加工および組み立て誤差を効果的に補正し、機器の組み立て不良率を低減します。
2. 標準装備の一体型熱処理内輪により、適合シャフトに追加の焼き入れおよび研削加工が不要になり、付属品の加工を簡素化し、生産組み立てサイクルを短縮します。
3. コンパクトな薄肉ラジアルレイアウトは、限られたラジアル設置スペースを占有し、中・重量級印刷・包装機械の狭いローラーサポート構造に理想的に適合します。
4. 鏡面スーパーフィニッシュ加工されたニードルローラーと厳格な直径選別により、各ローラーの応力分布が均一になり、長時間の連続運転中の低騒音とわずかな温度上昇を実現します。
5. 圧縮クリアランス付きスプリット外輪により、ボルト締め付け後に偏心位置決めをしっかりとロックでき、長期間の機器稼働中にずれが生じません。
6. 完全カスタマイズサービスサポート: C3拡大ラジアルすきま、P6高精度グレード、外輪へのOEMレーザーマーキング、中立輸出カートン防錆梱包。
7. 一体型組み立て済みベアリングユニット、鋼製ケージがニードルローラーを安定して固定し、分解時およびアフターメンテナンス時のローラー飛散を防ぎます。
8. 外輪表面の不動態化防錆処理により、屋内での軽度の粉塵環境での優れた耐錆性を発揮します。

4. 適用シナリオ

RPNA30/47スプリット調整可能偏心ニードルローラーベアリングは、中・重量級軽工業用伝動装置のコア調整サポートスペアパーツです。

• 印刷機械の紙送りローラー、ヘビーテンションローラー回転サポートベアリングアセンブリ
• 自動包装装置の大判フィルム巻き取りローラー伝動位置決めユニット
• 重量物搬送装置のメインローラーサポートベアリング位置
• 大型繊維紡績補助伝動シャフト、中型ガーデンパワーツールの回転ジョイント

アフターマーケット交換用30mmボアRPNAシリーズセルフアライニング偏心ニードルローラーベアリング
印刷機OEM、包装機械工場、およびヘビーライトコンベヤ機械のバルクマッチング向けのコスト効率の高いミスアライメント補償ニードルベアリングソリューション。

5. GQZベアリングを選ぶ理由

• RPNA30/47を含むRPNAシリーズスプリット調整可能偏心ニードルローラーベアリングの25年の専門製造経験
• RPNA30/47は、国際標準RPNAシリーズ偏心ニードルベアリングと完全に寸法互換性があり、調整範囲、負荷定格、および組み立て公差指標は一貫しています。
• C3すきまアップグレード、高精度グレード、特殊表面防錆処理をサポートする完全なOEM＆ODMカスタマイズサービス。
• 厳格な出荷前検査: GCr15リング硬度試験、ニードルローラー寸法選別検査、スプリットリング繰り返し調整疲労試験、高速連続回転エイジング試験。
• 専門ニードルベアリングエンジニアリングチームが、24時間以内に偏心微調整およびシャフトハウジングマッチング設置技術ガイダンスを提供します。
• 長期間の印刷機器メーカー、包装機械サプライヤー、およびヘビーライトコンベヤ機器工場向けの安定した大量生産ラインと有利なバルク卸売価格。
• スプリット調整可能セルフアライニング設計、一体型内輪オールインワン構造、コンパクトな省スペースレイアウト、およびグローバル軽工業用伝動スペアパーツバイヤーとの長期的なWin-Win協力に注力しています。

6. 品質管理

• GCr15軸受鋼内輪およびスプリット外輪の原材料化学組成および硬度検査
• スプリット外輪およびソリッド内輪の精密プレス、切断、焼き入れ焼き戻し、仕上げ研削加工
• ニードルローラーの精密切断、焼き入れ、鏡面スーパーフィニッシュ、自動寸法選別スクリーニングプロセス
• プレス鋼ケージの一体成形および自動ローラー組み立て手順により、ローラーすきまを均一に制御
• 分類されたターゲットパフォーマンステスト: RPNA30/47長サイクル中速回転エイジングテスト、繰り返し偏心調整疲労テスト、ラジアル複合荷重変形検出
• 防錆油塗布およびカートン梱包出荷前の完全な寸法および表面欠陥再検査
• RPNA30/47ベアリングの各バッチは、印刷、包装、ヘビーライトコンベヤ伝動装置内で安定した長期的なセルフアライニングサポート性能を保証するために、完全サンプリングラジアル荷重往復回転テストに合格します。

7. 今すぐ見積もりを取得

印刷、包装、ヘビーライトコンベヤ機械のメンテナンス＆OEMマッチング用のセルフアライニングスプリット調整可能RPNA30/47ニードルローラーベアリングが必要な場合は、直接お問い合わせください。
お問い合わせを送信すると、完全な専門サポートサービスが受けられます。
24時間以内の迅速な公式工場見積もり返信
専門RPNAシリーズニードルベアリングエンジニアによる1対1の偏心調整操作とシャフトハウジングマッチング設置技術ガイダンス
C3拡大すきまアップグレードオプションを含むカスタマイズされたベアリングスキーム提案
大量スペアパーツバルク注文向けの競争力のある直接工場バルク卸売価格
詳細な正式見積もりを取得するために、必要な購入数量と機器の中速軽塵作業環境を送信してください。

8. よくある質問

1. Q1: RPNA30/47ベアリングのコア構造上の特徴は何ですか？
   A1: スプリット外輪調整可能偏心構造と完全一体型内輪を採用しており、設置中心距離を微調整してシャフトとハウジングの静的組み立てミスアライメントを補正できます。
2. Q2: RPNA30/47に別途内輪を購入する必要がありますか？
   A2: いいえ、ベアリングには適合する焼き入れ済み一体型内輪が装備されており、追加の熱処理加工なしで標準研磨済みシャフトに直接取り付けることができます。
3. Q3: RPNA30/47はどのような機器に広く適用できますか？
   A3: 主に印刷機のヘビーテンションローラー、包装機械の大判巻き取りローラー、ヘビーライトコンベヤのメインサポートローラー、および繊維機械の補助伝動シャフトに適合します。
