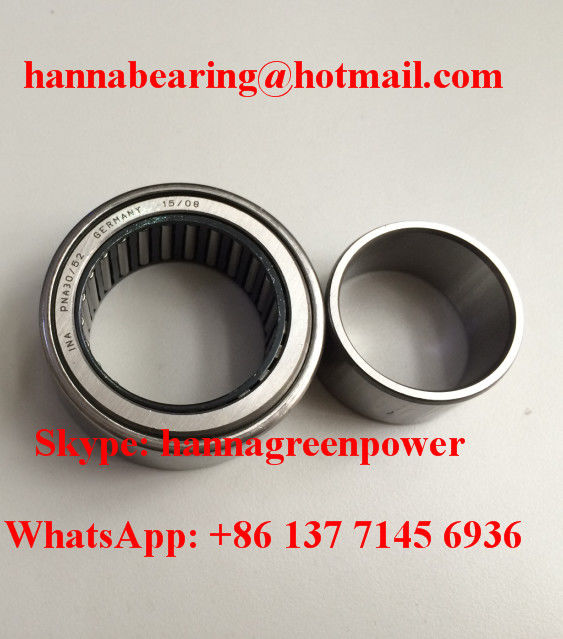

30x52x20mm 取れる内輪付きの針のローラーベアリングを調整する PNA30/52

1. 製品概要

PNA30/52は、メトリックPNAシリーズのセルフアライニングスプリット調整可能な偏心ニードルローラーベアリングで、焼き入れされた一体型内輪、統一標準寸法の内径d=30mm、外径D=52mm、全体幅B=22mmを備えています。球面外輪とスプリット外筒のデュアル構造を組み合わせ、マイクロセンター距離の微調整と静的セルフアライニング補正をサポートし、シャフトとハウジング穴間の組み立て誤差を解消します。

この完全なプレアセンブリユニットには、高精度円筒ニードルローラー、プレス鋼ケージ、および熱処理された一体型内輪が含まれています。スプリット外筒は圧縮クリアランスを確保しており、ユーザーは位置決め後にボルトを締め付けることで調整された偏心位置をロックできます。すべてのベアリングリングとニードルローラーは、超精密研削処理を施したフル焼き入れGCr15ベアリング鋼を採用しています。ニードルローラーは均一な寸法公差のために厳密に選別されており、中～重度の交互ラジアル荷重下で安定した低騒音回転を実現します。印刷機のヘビーテンションローラー、自動包装機の大判フィルム巻き取りシャフト、ヘビーデューティ軽量コンベヤサポートローラー、繊維機械の大形回転位置決め伝動アセンブリに広く適合します。

2. 技術仕様

3. コアメリット

• 球面セルフアライニング外輪とスプリット調整可能外筒のデュアル設計により、シャフトとハウジングの加工および組み立て誤差を効果的に補正し、機器の組み立て不良率を低減します。
• 標準装備の一体型熱処理内輪は、適合シャフトに追加の焼き入れ・研削加工が不要で、付属品の加工を簡素化し、生産組み立てサイクルを短縮します。
• コンパクトな薄肉ラジアルレイアウトは、限られたラジアル設置スペースを占有し、中～重度の印刷・包装機械の狭いローラーサポート構造に理想的な適合部品です。
• ミラー超仕上げニードルローラーと厳密な直径選別により、各ローラーの応力分布が均一になり、長時間の低速連続運転中の動作ノイズが少なく、温度上昇もわずかです。
• 圧縮クリアランス付きスプリット外筒により、偏心位置決めはボルト締め付け後にしっかりとロックでき、長期間の機器稼働中にずれが生じません。
• 完全カスタマイズサービスサポート：C3拡大ラジアルすきま、P6高精度グレード、外筒へのOEMレーザーマーキング、中立輸出カートン防錆包装。
• 一体型プレアセンブリベアリングユニット、鋼製ケージがニードルローラーを安定して固定し、分解時やアフターメンテナンス時のローラー飛散を防ぎます。
• 外筒表面の不動態化防錆処理により、屋内低粉塵の産業作業環境で優れた防錆性を発揮します。

4. 応用シナリオ

PNA30/52セルフアライニングスプリット調整可能ニードルローラーベアリングは、中～重度の軽工業用伝動機器のコア調整可能サポートスペアパーツです。

• 印刷機械の給紙ローラー、ヘビーテンションローラー回転サポートベアリングアセンブリ
• 自動包装機器の大判フィルム巻き取りローラー伝動位置決めユニット
• ヘビーウェイト材料搬送機器のメインローラーサポートベアリング位置
• 大型繊維紡績補助伝動シャフト、中型ガーデンパワー機器回転ジョイント
• アフターマーケット交換可能な30mmボアPNAシリーズセルフアライニング偏心ニードルローラーベアリング
• 印刷機OEM、包装機器工場、ヘビーライトコンベヤ機械バルクマッチング向けのコスト効率の高いミスアライメント補償ニードルベアリングソリューション。

5. GQZベアリングを選ぶ理由

• PNA30/52を含むPNAシリーズセルフアライニングスプリット調整可能ニードルローラーベアリングの25年の専門製造経験
• PNA30/52は、国際標準PNAシリーズセルフアライニングニードルベアリングと完全に寸法互換性があり、調整範囲、負荷容量、組み立て公差指標は一貫しています。
• C3すきまアップグレード、高精度グレード、特殊表面防錆処理をサポートする完全なOEM＆ODMカスタマイズサービス。
• 完全な厳格な出荷前検査：GCr15リング硬度試験、ニードルローラー寸法選別検査、スプリットスリーブ繰り返し調整疲労試験、高速連続回転エイジング試験。
• 専門ニードルベアリングエンジニアリングチームが24時間以内に偏心微調整およびシャフトハウジング適合設置技術ガイダンスを提供します。
• 長期間の印刷機器メーカー、包装機械サプライヤー、ヘビーライトコンベヤ機器工場向けの有利なバルク卸売価格を備えた安定した量産ライン。
• 球面セルフアライニングスプリット調整可能設計、一体型内輪オールインワン構造、コンパクトな省スペースレイアウト、およびグローバル軽工業用伝動スペアパーツバイヤーとの長期的なWin-Win協力に注力しています。

6. 品質管理

• GCr15軸受鋼内輪およびスプリット外筒の原材料化学組成および硬度検査
• 球面外輪および一体型内輪の精密プレス、切断、焼入れ焼戻し、仕上げ研削加工
• ニードルローラーの精密切断、焼き入れ、ミラー超仕上げ、自動寸法選別スクリーニングプロセス
• プレス鋼ケージの一体成形および自動ローラー組み立て手順により、ローラーすきまを均一に制御
• 分類されたターゲットパフォーマンステスト：PNA30/52長サイクル中速回転エイジングテスト、繰り返し偏心調整疲労テスト、ラジアル複合荷重変形検出
• 防錆油塗布およびカートン包装出荷前の完全な寸法および表面欠陥再検査
• 各バッチのPNA30/52ベアリングは、印刷、包装、ヘビーライトコンベヤ伝動機器内で安定した長期的なセルフアライニングサポート性能を保証するために、完全なサンプリングラジアル荷重往復回転テストに合格します。
