二方向推力針ローラーベアリング ZARF2575-TV ZARF2575TN 円筒ベアリング

1製品概要

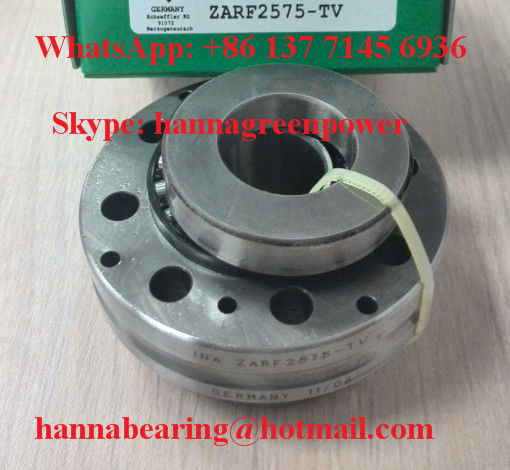

ZARF2575-TVとZARF2575TNは,高度な精密度で互換性のある結合針ローラー&軸性円筒ローラーベアリングであり,統一したマウント寸法d=25mm,D=75mm,全体幅B=62mmである.2つの部分コードは,異なるマーク基準で同じベアリングを表します..

模様の後尾の説明:

• TV: 固形銅製の機械化ケージで,針のローラーセクション,高硬さ,継続的な高負荷下で変形防止
• TN:ガラス繊維強化ナイロン注射ケージ,軽量,摩擦が低く,中等負荷で高速運転.

組み合わされた複合構造で,放射性針のロールユニットと二方向の軸性円筒型ロールユニットを1つのハウジングで組み合わせています.重い放射線負荷と二方向軸前積荷を同時に背負うすべてのローリングエレメントとリングはGCr15軸承鋼,超精密磨削および超加工プロセスを採用します.微小な寸法容量,低振動と高い位置付け精度. 広くCNC機械ツールのボールスクリューサポート,自動化線形駆動モジュールに使用,精密試験装置,回転位置位置装置,半導体精密伝送装置.

2. テクニカル仕様

モデル: ZARF2575-TV / ZARF2575TN 100%交換可能
基本寸法:内孔d=25mm,外径D=75mm,総幅B=62mm
構造: 組み合わさったベアリング,半径針ロール + 双方向軸円筒ロール統合ユニット
リング材料:高炭素クロム付鋼 GCr15,完全冷却
檻のオプション:TV = 固形銅の檻;TN = PA66 ガラス繊維強化ナイロン檻
標準精度級:P4 超高精度機器のオプションP2超精度
標準クリアランス:CN標準クリアランス,C3拡張クリアランス
最小シャフトフィレラジュース r=1.5mm
動作温度範囲: -30°C~120°C
純重量:0.74kg
基本動力放射線負荷 Cr: 48.5kN
基本静的放射線負荷 C0r: 72kN
基本動的軸負荷 Ca: 63kN
基本静的軸負荷 C0a: 142kN
油脂制限回転速度: 3600 r/min
完全な設置図,スクリューのプレロードマッチングガイド,高精度の長サイクル耐久性試験報告書は,顧客の要求により提供できます.

3主要な利点

1. ZARF2575-TVとZARF2575TNは,同じ輪郭の寸法と負荷パラメータを共有し,交換のために完全に交換可能である.顧客は実際の負荷と速度条件に応じてケージ材料を選択することができます.
2. 一部組成の統合設計,同時に放射性および二方向軸軸承能力を実現し,機械ツールのスクリューサポート構造を簡素化します.組み立て部品の総数と組み立て作業時間を減らす.
3. 超高硬さロールコンタクト構造,重いプレロード下で小さな弾性変形,ボールスクリューフィードシステムの長期安定した位置位置精度を保証します.効果的にCNC機器の加工精度を向上させる.
4. 選択可能な二重ケージ材料: 24時間連続重荷の厳しい労働条件に適した青銅テレビ版ナイロン TN 版 軽量 摩擦が少ない 中途半端な負荷 高速精密トランスミッション.
5. 超精密なレースコースの上層仕上げ,すべてのローリング要素に均等な負荷分布,低走行騒音,長時間連続高速回転作業中にわずかな温度上昇.
6. 完全にカスタマイズ可能なサービスサポート:P2超精密グレード,高温耐性特殊油脂詰め,外輪のOEMレーザーマーク,中立な輸出用木製ケースパッケージ.
7. 分離可能な内輪設計,スクリュー組み立ての際に便利な独立したプレロード調整,販売後修理のための機械ツールの簡単な解体と保守.
8. コンパクトな全体的な輪郭のレイアウト,小さな設置スペースを占拠し,完璧にマッチする狭いスクリューサポートハウジングの小型および中規模のCNC加工センター.

4応用シナリオ

ZARF2575シリーズ結合針軸ロールベアリングは,自動化および精密機械機器機器のためのコア高精度サポートスペアパーツです:

• CNC加工センター,ターンボールスクリュー固定端サポートベアリング組
• 自動化 線形モジュール 重荷回転位置表示トランスミッションユニット
• 精密検査器具,光学試験装置 高硬度回転型支柱位置
• 半導体加工機器 小型精密スクリュードライブ組
• 小型研磨機,彫刻機 料付け軸 高精度サポート部品

代引可能な25mm穴型ZARFシリーズ 結合針軸性ロールベアリング
機械機器OEMメーカー,自動化機器工場,精密トランスミッションの大量マッチングサプライヤーのための 高硬度精密ベアリングのコスト効率の良いソリューションです

5. なぜGQZベアリングを選ぶのか

ZARFシリーズ精密結合針軸性ロールベアリングの25年間の専門製造経験,ZARF2575-TV & ZARF2575TNを含む
2つのモデル番号は,国際標準のZARF複合合材ベアリングと完全に互換可能で,一貫した精度グレード,負荷値,設置容量指標があります.
完全なOEM&ODMカスタマイゼーションサービス,P2超精密アップグレード,特別な高温潤滑剤の充填,カスタマイズされた表面マークサービスをサポートします.
完全な厳格な配送前の検査: GCr15リング硬度試験,レースウェイ表面粗さ検査,ケージ変形耐性試験,高負荷長サイクル回転老化試験.
プロの組み合わせた精密ベアリングエンジニアリングチームは, 24時間以内にボールスクリューのプレロード調整とシャフトハウジングのマッチングのインストール技術的なガイドを提供します.
安定した大量生産ラインで 長期的に使われた CNC 機械メーカー,自動化機器のサプライヤー,精密試験機器の工場の 優良な卸売価格です
複合材料の組み立てを中心に 複合材料の組み立てを中心に 複合材料の組み立てを中心に高精度 長期使用寿命の性能と,世界高精度機械トランスミッションのスペアパーツの購入者との長期間の双方の利益の獲得の協力.

6品質管理

原材料の化学組成と硬度検査 GCr15軸承鋼の内輪と外輪
精密鍛造,冷却テンパー,超精密鏡上仕上げ加工
複合ケージ生産プロセス:銅製 CNC加工 形成/ガラス繊維ナイロン注射統合型成形,厳格な平坦性および強度検査
分類された標的性能試験: ZARF2575シリーズ長サイクル高負荷回転回転老化試験,恒温精度安定性試験放射線軸結合負荷変形検出
ローラー自動分類,ケージ組立,全次元および表面の欠陥の再確認 防腐油塗装と木製ケースの包装の出荷前に
Each batch of ZARF2575 bearings passes full sampling combined radial-axial heavy load rotation test to guarantee stable long-term high precision support performance inside CNC ball screw and precision automation transmission equipment.

7今すぐ 引数を取れ

高硬さZARF2575-TV銅の檻 / ZARF2575TNナイロン籠 組み合わせた針軸性ロールベアリングが必要な場合は CNCボールスクリュー,自動化精密機器の保守&OEMマッチング,問い合わせを直接送ってください.
問い合わせを提出した後に,専門的なサポートサービスを完全に受けることができます.

• 24時間以内に迅速な公式の工場のオートメント応答
• 一対一のボールスクリュープレロード調整とシャフトハウジングマッチング 専門的なZARFシリーズ複合軸承エンジニアからの技術的なインストールの指導
• P2超精密グレードのアップグレードオプションを含むカスタマイズされたベアリングスキームの提案
• 大型スペアパーツの卸売注文の競争力のある工場直流卸売価格

詳細な公式の引上げを得るために,あなたの必要な購入量と設備の高精度,重量プレロード&中速作業環境を送信します.

8よくある質問

Q1:ZARF2575-TVとZARF2575TNの違いは何ですか?
A1: サイズ,負荷容量,精度が同じで,ケージ材が違うだけです.テレビは重量連続負荷のための固形銅ケージで,TNは中高速負荷のための強化ナイロンケージです.
Q2: ZARF 合体ベアリングの特徴は何ですか?
A2: 半径針ロールと二方向軸軸円筒ロールの統合構造で,半径および双方向軸軸負荷を同時に背負うことができ,ボールスクロール固定端サポートに使用されています.
Q3: このベアリングの標準の精度度は?
A3:標準精度はP4グレードで,P2超精度のバージョンは超高精度の光学および半導体機器のためにカスタマイズできます.
