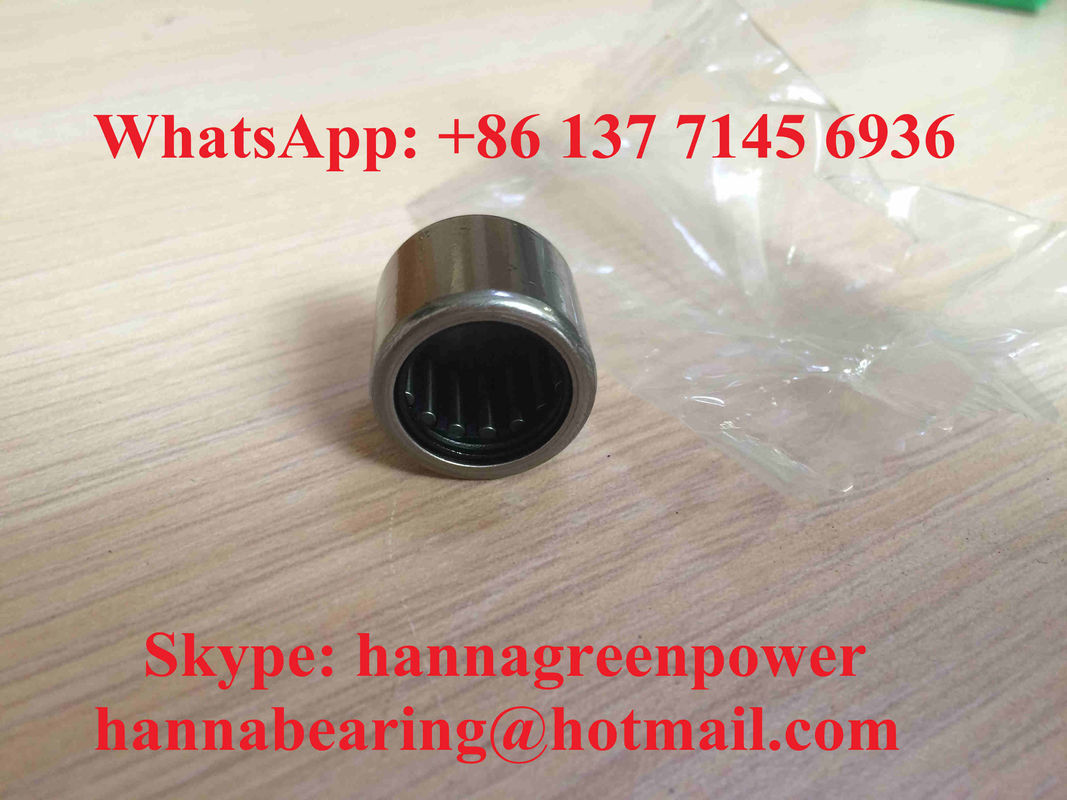

BK1015 BK1015-RS BK101415 閉ざされた端を引っ張ったカップを持つ針のローラー

1.製品概要

BK1015、BK1015-RS、BK101415は、インナーリングなしのメートル法単列クローズドエンドドロウンカップニードルローラーベアリングで、統一コアサイズFw=10mmローラーアセンブリ内径、外径D=14mm、全幅C=15mmで、シール構造とローラーレイアウトによって区別されます。BKシリーズは、一体成形された一体型スチールアウターカップと一体型クローズドボトムキャップを採用しており、ブラインドホールハウジングでの自動軸方向制限を実現し、追加のスナップリング、シャフトショルダー、エンドカバー部品を排除して組み立てプロセスを簡素化します。

• BK1015：標準15mm幅オープンエンドタイプ、ゴムシールなし、クリーンでドライな屋内ワークショップ環境向けの優れた放熱性。
• BK1015-RS：オープンサイドに15mm幅のシングルリップRS NBRゴムシール、微細なほこり、切削液、軽い湿気を効果的にブロックし、わずかに汚染された生産シーンに適しています。
• BK101415：15mmフル厚密ニードルローラーレイアウト、オープンギャップなし、より大きな接触面積で、重衝撃荷重の作業条件の動的および静的ラジアル負荷容量をアップグレードします。

高密度のニードルローラーを均等に分離するスタンプ加工された薄型スチールケージを備えており、超狭ラジアル断面で超高ラジアル支持能力を実現します。対応する取り付けシャフト表面は、インナーレースウェイとして機能するために焼き入れおよびミラー超仕上げが必要です。このシリーズは純ラジアル荷重のみを負担し、小型ギアボックス、ハンドヘルド電動工具、繊維張力ローラー、自動ブラインドホールスライドコンポーネント、小型油圧バルブ、および厳密なラジアルスペース制限のある軽量農業機械のシャフトエンド位置決めアセンブリに広く適用されます。

プロジェクトの見積もりを24時間以内に取得

2.技術仕様

統一ベース標準パラメータ

• Fw（ニードルアセンブリ内径）：10 mm
• 外径D：14 mm
• 全幅C：15 mm
• 構造：単列クローズドエンドドロウンカップニードルベアリング、インナーリングなし、スタンプ加工スチールローラーリテーナー
• 材質：ドロウンカップ＆ニードルローラー GCr15高炭素クロム軸受鋼
• 標準ラジアルすきま：CNノーマルすきま
• 参考グリース制限回転速度：19000 r/min
• オイル潤滑制限回転速度：24300 r/min
• 必要な対応シャフト硬度：HRC60～64 ミラースーパー仕上げ
• 最小面取りr：0.4 mm

BK1015

• シール：シングルクローズドボトムキャップ、反対側のオープンエンドはシールなし
• 動的荷重Cr：6800 N
• 静的荷重Cor：8800 N
• 疲労荷重限界Pu：1230 N
• 正味重量：0.0062 kg

BK1015-RS

• シール：クローズドボトムキャップ + オープンサイドにシングルRSコンタクトゴムシール
• 動的荷重Cr：6550 N
• 静的荷重Cor：8460 N
• 疲労荷重限界Pu：1180 N
• 正味重量：0.0065 kg

BK101415

• シール：オープンポートのない、完全に密閉された厚みのあるローラークローズドカップ構造
• 動的荷重Cr：7620 N
• 静的荷重Cor：9750 N
• 疲労荷重限界Pu：1350 N
• 正味重量：0.0069 kg

3つのモデルの完全な寸法図と完全な技術負荷データは、お客様のご要望に応じて入手可能です。

3.主な利点

1. 一体型クローズドエンドキャップセルフポジショニング設計、追加の軸方向固定アクセサリなしでブラインドホールハウジングに直接取り付け可能、部品点数と組み立て労務費を大幅に削減
2. 超薄型ラジアル断面により、機器のラジアル占有スペースを最小限に抑え、小型コンパクトなトランスミッション構造設計の要求に完全に適合
3. 3つのオプション構造バリアント（オープン/シングルRSシール/厚みのあるヘビーロード）は、クリーンでドライ、湿ったほこりっぽい、重い交互衝撃荷重環境など、すべての一般的な作業条件をカバーします
4. 高密度のニードルローラー配置により、優れたラジアル剛性と負荷容量、頻繁な始動・停止衝撃荷重下での安定した連続中速運転を実現
5. 軽量スタンプ加工スチールケージにより、均一なローラーガイダンス、低摩擦損失、効率的な放熱を実現し、長サイクルノンストップ機器の運転を可能にします
6. カスタマイズ可能なオプションには、両面2RS複合シール、C3拡大ラジアルすきま、ステンレス鋼防錆ドロウンカップ、OEMレーザーマーキング、高温耐摩耗性グリース充填が含まれます

ブラインドホールハウジングの加工手順を効果的に簡素化し、シャフトエンドコンパクトトランスミッションアセンブリの耐用年数を延長します

4.用途

このBK1015 / BK1015-RS / BK101415マルチスペッククローズドエンドニードルローラーベアリングセットは、以下のコンパクトな軽量・中型産業機器に広く対応しています。

• 小型減速ギアボックス、小型トランスミッションボックスブラインドホールシャフトエンドサポートアセンブリ
• ハンドヘルド電動工具、小型ガーデン機械、軽量農業用回転部品
• 繊維織機、小型印刷機器張力スライドローラーユニット
• 自動化小型リニアスライド機構およびカムシャフト位置決めコンポーネント
• 小型油圧制御バルブ、マイクロウォーターポンプ軽量回転スライドアセンブリ
• 10mm内径クローズドエンドドロウンカップニードルローラーベアリング機器のアフターマーケット交換用スペアパーツ

限られた設置スペースを持つブラインドホールシャフトエンド産業用トランスミッション機器に最適なマルチオプション高ラジアル負荷ベアリングソリューション

5.GQZベアリングを選ぶ理由

• BKシリーズクローズドエンドドロウンカップニードルローラーベアリング製造における25年の専門経験
• 3つのモデルは国際標準BK10シリーズベアリングと完全に寸法互換性があり、寸法公差と負荷性能指標は一貫しています
• 両面シール、ステンレス鋼シェル、特殊すきまのカスタマイズをサポートする完全なOEM＆ODMカスタマイズサービス
• 全工程厳格検査：原材料硬度試験、ドロウンカップスタンピング精度、シール気密性、動的負荷疲労サイクル試験（出荷前）
• 専門ベアリングエンジニアリングチームが、24時間以内にブラインドホールハウジング公差と対応シャフト硬度設置ガイダンスを提供
• 安定した大規模量産組立ライン、長期機械設備メーカー向けの優先バルク卸売価格

信頼性の高い軸方向セルフポジショニング性能、長寿命、グローバル産業バイヤーとの安定した長期的なWin-Win協力に注力

6.品質管理

• GCr15クロム軸受鋼の原材料化学組成および表面硬度検査
• 一体型クローズドエンドアウタードロウンカップの精密深絞り、トリミング、成形加工
• 内部金属応力を安定させ、表面耐摩耗性を向上させるための定温熱処理プロセス
• 包括的な性能試験：ラジアルすきま均一性、ニードルローラー配置の一貫性、動的/静的負荷容量、RSシールの防塵耐久性
• 防錆包装および出荷前の各モデルの均一なローラーアセンブリ検査と個別の寸法・外観再検査

各バッチのベアリングは、ブラインドホールハウジングでの安定した重ラジアル負荷運転を保証するために、完全なサンプリング往復サイクル耐久試験に合格します

7.今すぐ見積もりを取得

小型ギアボックスおよび電動工具機器用の高品質BK1015オープンタイプ、BK1015-RSシングルシール、BK101415厚みのあるヘビーロードクローズドエンドドロウンカップニードルローラーベアリングが必要な場合は、直接お問い合わせください。

お問い合わせ送信後、完全な専門サポートサービスを受けられます：

• 24時間以内の迅速な公式工場見積もり返信
• 専門ベアリングエンジニアによる1対1のブラインドホールハウジング公差＆対応シャフト硬度パラメータマッチングガイダンス
• 両面RSシールバリアントおよびステンレス鋼防錆ドロウンカップオプションを含むカスタマイズされたベアリングソリューション提案
• 混合3モデル組み合わせバルク注文向けの競争力のある直接工場バルク卸売価格

各モデルの必要な購入数量と機器の動作環境を送信して、詳細な正式見積もりを取得してください

8.よくある質問

Q1: BK1015-RSの接尾辞RSは何を意味しますか？
A1: RSは、クローズドエンドベアリングのオープンエンドに取り付けられたシングルリップNBRコンタクトゴムシールを指し、ほこり、クーラント、軽い湿気をブロックするために使用されます。

Q2: BK1015とBK101415の主な違いは何ですか？
A2: 統一Fwと外径寸法は一貫しています。BK101415は厚みのある密ニードルローラーレイアウトを採用しており、動的および静的ラジアル負荷定格を大幅に向上させ、ヘビーロード衝撃作業条件に適しています。

Q3: BKシリーズベアリングは、焼き入れ研磨済みシャフトなしで動作できますか？
A3: 推奨されません。対応シャフトの接触面は、インナーレースウェイとして機能し、ベアリングの急速な摩耗故障を避けるために、HRC60～64の焼き入れ硬度とミラー超仕上げに達する必要があります。
