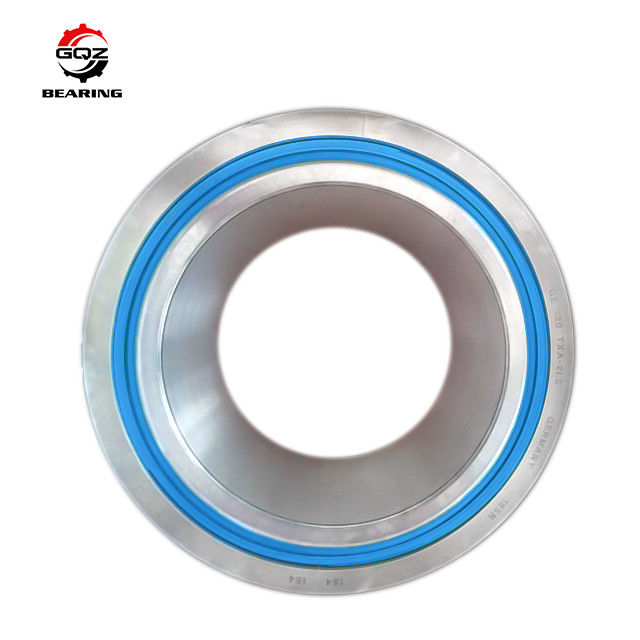

GE 140 TXA-2LS スチール/PTFE 繊維 球状平面軸承 メンテナンス無料 140x210x90mm

1. 製品概要

GE140TXA-2LSは、一体型の自己潤滑性スライド層を備えたヘビーデューティ・メンテナンスフリー球面滑り軸受です。内径d=140mm、外径D=210mm、全体幅B=90mmの統一寸法です。
接尾辞コードの説明:

• TXA: 内輪に高性能自己潤滑PTFE複合スライドライナーが接着されており、定期的なグリス充填は不要です。
• 2LS: 両面一体型NBRダブルリップ接触防塵・防水シール。過酷な屋外作業条件に対応し、泥、埃、湿気、切削液の飛沫を遮断します。

硬化鋼製内輪、外輪、および内蔵自己潤滑ライナーで構成されています。球面嵌合面は、大角度のラジアルスイングと小角度の傾斜補正を可能にし、重ラジアル荷重と双方向アキシャル衝撃荷重を同時に負担します。内外輪はGCr15軸受鋼全体を焼き入れし、高硬度化しており、安定した耐摩耗性と耐疲労性能を備えています。大型建設機械油圧シリンダー、鉱山機械コネクティングロッド、冶金重機スイング機構、港湾荷役機械、大型農業車両のヒンジ部などに広く使用されています。

24時間以内にプロジェクトの見積もりを取得

2. 技術仕様

完全な設置寸法図、荷重曲線、ライナー摩擦試験データは、お客様のご要望に応じて入手可能です。

3. 主な利点

1. TXA一体型PTFE自己潤滑ライナー設計により、長期間メンテナンスフリーで、定期的なグリス充填作業を不要にし、設備メンテナンスの人件費を削減します。
2. 両面2LSダブルリップ複合ゴムシール構造により、優れた泥、埃、飛沫水の遮断性能を発揮し、建設、鉱業などの屋外の過酷な粉塵・湿潤環境に適応します。
3. 球面滑り嵌合面は、設置時のずれやスイング偏向を自動的に補正し、偏心荷重下での締め付け停止や異常な表面剥離摩耗を回避します。
4. 内外輪全体を焼き入れした高硬度鋼製で、重衝撃や交互サイクル荷重に対する耐性が高く、長寿命の接触疲労寿命を実現します。
5. 低摩擦係数の自己潤滑ライナーにより、低速重荷重連続運転下での乾式研磨による摩耗なしに、安定したスムーズなスイング運動を実現します。
6. カスタマイズ可能なオプション：シングルLSシール、オープン非シールバージョン、ステンレス鋼リング、高温耐性FKMシール、OEMレーザーマーキング、 extra thick wear-resistant liner upgrade

過酷な建設現場での大型機械のヒンジや油圧シリンダーのジョイントアセンブリの寿命を効果的に延長します。

4. 用途

このGE140TXA-2LS密閉型メンテナンスフリー球面滑り軸受は、ヘビーデューティのスイングヒンジ機器に広く適合します。

• 大型掘削機、ローダー、ブルドーザー油圧シリンダー端部コネクティングジョイントアセンブリ
• 鉱山重機、坑内掘削機器スイングコネクティングロッド軸受位置
• 冶金圧延機スイング調整機構、重製錬設備ヒンジ部品
• 港湾コンテナ荷役機械、大型クレーンブームスイングジョイント支持部品
• 大型農業用ハーベスター、建設車両シャーシ大型ヒンジ摩耗スペアパーツ
• 140mm内径メンテナンスフリーダブルシール球面滑り軸受のアフターマーケット交換用スペアパーツ

屋外の泥や埃の多い建設・鉱業機械に最適なヘビーロード自己潤滑ジョイント軸受ソリューション

5. GQZベアリングを選ぶ理由

• 25年のGEシリーズ自己潤滑球面滑り軸受製造経験
• GE140TXA-2LSは、国際標準TXA 2LSジョイントベアリングと寸法的に完全に互換性があり、荷重容量とシーリング性能は同等です。
• シングル/オープンシール、高温シール、厚肉スライドライナーのカスタマイズをサポートする完全なOEM＆ODMカスタムサービス
• 全工程厳格検査：納品前の原材料硬度試験、球面研磨精度、ライナー接着強度、防泥シール耐久サイクル試験
• 専門の球面滑り軸受エンジニアリングチームが、24時間以内にハウジングとシャフトの公差マッチング設置ガイダンスを提供します。
• 安定した大規模ヘビーベアリング生産ラインにより、長期の建設・鉱業機械メーカー向けに、優先的なバルク卸売価格を提供します。

メンテナンスフリーの低摩擦性能、信頼性の高い全天候型シーリング、およびグローバルなヘビーデューティ機器バイヤーとの長期的なWin-Win協力に注力しています

6. 品質管理

• GCr15クロム軸受鋼の原材料化学組成および表面硬度検査
• 内外輪の精密旋盤加工、焼き入れ焼き戻し、球面鏡面仕上げ加工
• 定温熱処理による内部金属応力の安定化と耐衝撃摩耗性の向上
• 特殊ターゲット性能試験：TXAライナー摩擦耐久試験、2LSシール泥飛沫遮断試験、重静荷重変形検査
• PTFE複合ライナー熱プレス接着検査、防錆油包装および出荷前の全寸法・外観再確認

GE140TXA-2LS軸受の各バッチは、屋外の過酷な作業条件下での安定したメンテナンスフリー動作を保証するために、全サンプリング重交互スイングサイクル耐久試験に合格しています

7. 今すぐ見積もりを取得

建設油圧シリンダーや鉱山スイング機械用のヘビーロードメンテナンスフリーGE140TXA-2LSダブル2LS密閉型自己潤滑球面滑り軸受が必要な場合は、直接お問い合わせください。
お問い合わせを送信すると、以下の完全な専門サポートサービスが提供されます。

• 24時間以内の迅速な公式工場見積もり返信
• 専門の球面軸受エンジニアによる1対1のシャフト＆ハウジング公差マッチング設置パラメータガイダンス
• シングルLS密閉型およびオープン非密閉型バリアントを含む、カスタマイズされた軸受ソリューションの提案
• ヘビーデューティ機械スペアパーツのバルク注文向けの競争力のある直接工場バルク卸売価格

詳細な正式見積もりを取得するために、必要な購入数量と機器の作業環境を送信してください

8. よくある質問

Q1: TXAと2LSの接尾辞は何を意味しますか？

A1: TXA = メンテナンスフリー動作のための内蔵PTFE複合自己潤滑ライナー; 2LS = 防塵、泥、飛沫水保護のための両面ダブルリップ接触ゴムシール。

Q2: GE140TXA-2LSは定期的なグリス充填が必要ですか？

A2: いいえ、TXA自己潤滑ライナーは恒久的な固体潤滑を提供し、メンテナンスが困難な屋外のヘビーデューティ機械に適しています。TXAライナーのないオープンGE軸受は定期的なグリス充填が必要です。

Q3: この球面滑り軸受はどのような種類の荷重を負担できますか？

A3: 重ラジアル荷重と双方向アキシャル荷重を同時に負担でき、設置時のずれを補正するために最大±4度の静的スイング傾斜角度を許容します。
