| ブランド名: | GQZ |
| モデル番号: | XV40 |
| MOQ: | 5個 |
| 価格: | $79 - $99 |
| 納期: | 支払いを受け取ってから3営業日 |
| 支払い条件: | T/TまたはWestern UnionまたはPayPal |

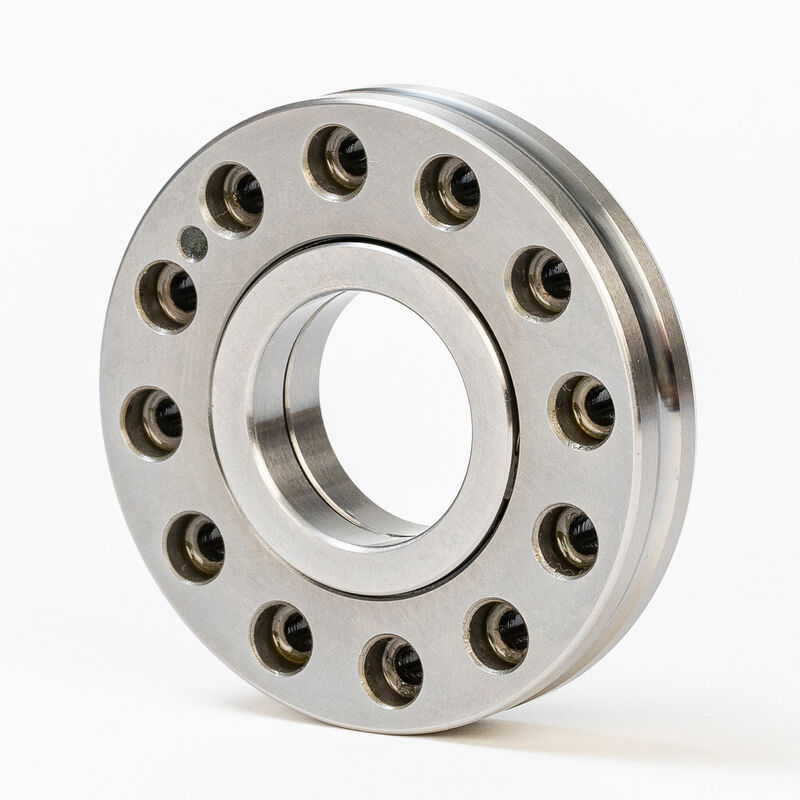

XV40 クロスローラベアリングは、高度なモーションコントロール用に設計された高性能回転コンポーネントです。分割された内輪と一体型外輪を備え、12個の取り付け穴が事前に開けられており、直接ボルトで取り付け可能です。90度のクロスローラ配置を採用することで、XV40は優れた剛性を提供し、省スペースの19mm幅でラジアル荷重、アキシアル荷重、モーメント荷重を同時に処理します。主な特徴
12個の取り付け穴を備え、ハウジング不要で確実な取り付けが可能な精密加工。分割内輪設計:
外輪の高精度回転と予圧調整に特化して最適化。優れた負荷容量:
小型XVモデルよりも高いラジアル荷重と静荷重に対応するように設計。バックラッシュフリーモーション:
クロスローラのジオメトリにより、精密ロボットにスムーズで遊びのない回転を実現。コンパクトで高剛性:
スリムで軽量なプロファイルで産業グレードの剛性を実現。技術仕様
| XV40 詳細 | モデル |
|---|---|
| XV40 (精密一体型) | 内径 (ID) |
| 40 mm | 外径 (OD) |
| 85 mm | 外輪幅 (Ha) |
| 14 mm | 内輪高さ (hi) |
| 15 mm | 動的ラジアル荷重 (Cr) |
| 17.5 kN | 静的ラジアル荷重 (C0r) |
| 26 kN | 取り付け穴 (外側) |
| 12 x 5.5 mm (PCD 74 mm) | 質量 (重量) |
| 0.68 kg | 精度クラス |
| P5 / P4 / P2 オプション | 材質 |
| 高炭素クロム鋼 (GCr15) | 用途 |
中型ロボットアーム関節、旋回ベース、エンドエフェクタ。精密回転テーブル:
CNCインデックスプレート、第4軸ユニット、研削作業台。医療技術:
外科用ロボットおよびラボオートメーションの回転コンポーネント。光学・監視:
精密ジンバルマウント、PTZカメラ、レーザートラッキングシステム。半導体装置:
ウェーハハンドリングロボット、高精度ポジショニングステージ。GQZベアリングを選ぶ理由
の高トルク、バックラッシュフリー性能を体験してください。技術図面、3Dモデル、または競争力のある見積もりについては、今すぐエンジニアリングチームにお問い合わせください。e.
