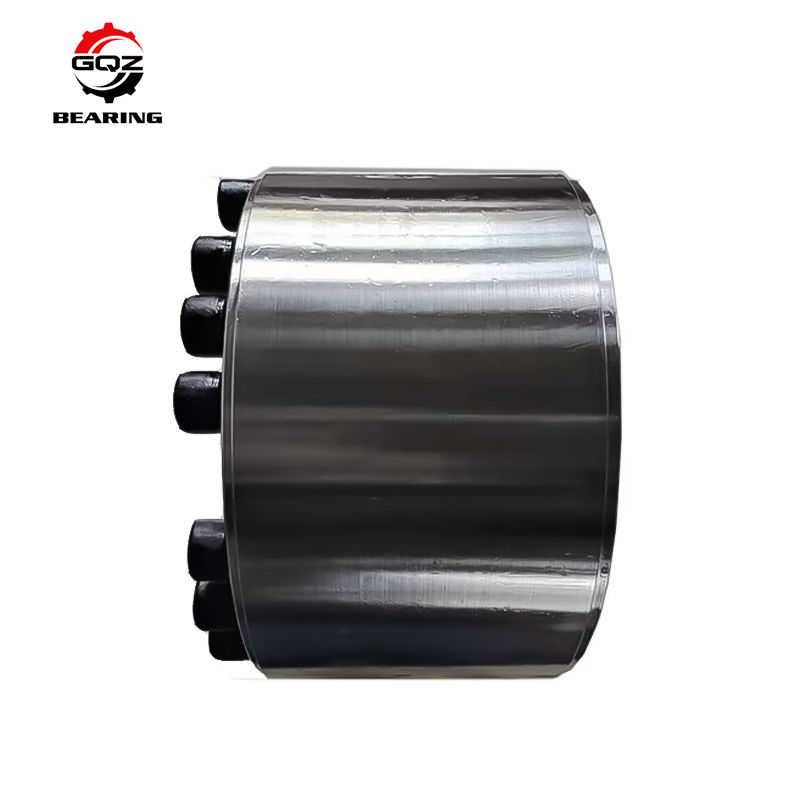

KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A

KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A

MOQ: 5個
standard packaging: プラスチックバッグ+コックス+紙箱
Supply Capacity: 10000/月
Detail Information
起源の場所
中国
ブランド名
GQZ or Other famous brand
証明
ISO9001,ROHS
モデル番号
Z12Aシリーズ
製品タイプ:
拡張式コップリングスリーブ
適用する:
自動車・トラクター・建設・機械・ローリング・ミール
軸力 Ft ((kN):
1437.5-5860
トルク Mt(kN.m):
143.7-1760
材料、軸受け:
軸承鋼
ハイライト:

KTR400 キーレス拡張カップリングシャフト

,

大トルク ロッキングスリーブ

,

キーレス拡張スリーブ

Product Description
拡張スリーブ KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A
拡張カップリングスリーブは、国際市場で重負荷下の機械的カップリングに広く使用されている高度な基本コンポーネントです。シャフトとホイールの接続において、高強度ボルトの受け面の圧力と摩擦を締め付けることで負荷伝達を実現するキーレスカップリングデバイスです。

製品説明

適用産業
自動車、トラクター、建設機械、圧延機
原産地
中国
タイプ
拡張スリーブ
型番
Z12A シリーズ
ブランド名
GQZ または OEM
シールタイプ
オープン
材質
クロム鋼
外径
200-600mm
内径
260-695mm
特徴
長寿命
証明書
ISO9001:2008
振動
Z1V1 Z2V2 Z3V3
精度
P0, P5, P6
サービス
OEM サービス
在庫
豊富



パッケージ
オリジナル梱包

拡張カップリングスリーブの主な利点
取り付けが簡単
シャフト穴に必要な機械加工精度が低く、加熱/加圧装置が不要で、トルクに従って対角線上にボルトを締めるだけで済みます。
ハブをシャフト上で再配置でき、溶接不良の材料を使用したカップリングをサポートします。
高い信頼性
キー溝の弱化構造がなく、相対的な動きによる摩耗がなく、長寿命です。
過負荷の場合に自動的に故障し、機器の安全を保護します。
柔軟な適応性
複数の負荷に耐えることができ、負荷を増やすために複数の拡張スリーブを直列に使用することをサポートします。
分解が簡単(ボルトを緩めるだけ)、接触面の防錆設計により繰り返し使用を保証します。

KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A 0KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A 1
寸法 六角穴付きボルト 定格負荷 拡張スリーブとシャフト間の接合面の圧力 拡張スリーブ-ハブインターフェースの圧力 ボルト締め付けトルク 重量
d D L L1 e B d1 n 軸力 Ft(kN) トルク Mt(kN.m) pf(N/mm2) pf1(N/mm2) MA(N.m) W.t(kg)
200 260 120 142 8 125 M20*120 16 526 52.8 100 77 230 15
220 285 120 142 8 140 M22*130 14 640 70 119 92 355 17.8
240 305 120 159 8 140 M22*130 16 731 88 96 75 355 23.2
260 325 120 159 8 140 M22*130 18 822 107 103 82 355 24.8
280 355 120 159 8 140 M22*130 20 910 128 96 75 355 33
300 375 120 159 8 140 M22*130 22 1000 151 99 79 355 36
320 405 120 159 8 140 M22*130 18 1280 206 101 80 690 52
340 425 120 159 8 140 M22*130 20 1420 242 106 85 690 54
360 455 120 159 8 140 M22*130 20 1770 319 113 89 930 72
380 475 120 159 8 140 M22*130 20 1770 337 109 97 930 75
400 485 120 159 8 140 M22*130 20 1770 355 101 83 930 78
420 515 120 159 8 140 M22*130 22 1980 410 107 87 930 82
会社情報

KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A 2

KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A 3KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A 4KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A 5KTR400 キーレス拡張カップリングシャフト 大トルク ロッキングスリーブ 拡張スリーブ Z12A 6

よくある質問

アダプタスリーブは過酷な環境条件に耐えることができますか?

湿気、埃、極端な温度を特徴とする過酷な環境は、大きな課題をもたらします。

耐食性:湿気にさらされると腐食が発生し、スリーブの性能に影響を与える可能性があります。

解決策:過酷な環境での操作には、耐食性材料で作られたアダプタスリーブを選択するか、保護コーティングを検討してアダプタスリーブの耐久性を高めてください。



アダプタスリーブを使用するシステムのメンテナンスルーチンはどのように構成する必要がありますか?

効果的なメンテナンスは、寿命と性能を最大化するために不可欠です。

検査スケジュール:定期的な検査スケジュールを確立すると、潜在的な問題を早期に検出するのに役立ちます。

潤滑の必要性:適切な潤滑は、スムーズな操作を保証し、摩耗を軽減します。

解決策:アダプタスリーブを備えたシステムを効果的に維持するには、

アダプタスリーブ周辺のコンポーネントの清掃、検査、再潤滑を含む包括的なメンテナンススケジュールを実装します。

アダプタスリーブの状態と性能を経時的に追跡するために、すべてのメンテナンス活動の詳細な記録を保管してください。
