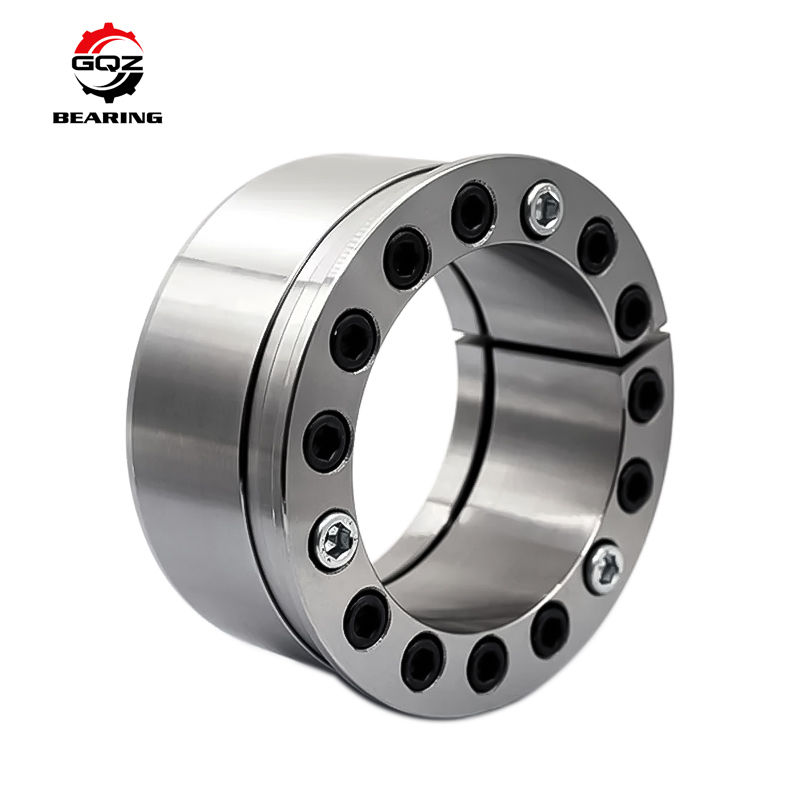

トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm

トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm

MOQ: 5個
standard packaging: プラスチックバッグ+コックス+紙箱
Supply Capacity: 10000/月
Detail Information
起源の場所
中国
ブランド名
GQZ or Other famous brand
証明
ISO9001,ROHS
モデル番号
Z9シリーズ
製品タイプ:
拡張式コップリングスリーブ
アプリケーション:
自動車・トラクター・建設・機械・ローリング・ミール
軸力 Ft ((kN):
526-1980
トルク Mt(kN.m):
52.8-410
材料、軸受け:
軸承鋼
ハイライト:

シャフトロック装置アセンブリ

,

Z9 拡張スリーブシャフトロックアセンブリ

,

420mm シャフトロック装置アセンブリ

Product Description
トップランキング Z9 拡張スリーブシャフトロックデバイスアセンブリ、直径 200 ~ 420mm
拡張カップリングスリーブは、国際市場で重負荷時の機械的カップリングに広く使用されている高度な基本コンポーネントです。シャフトとホイールの接続において、高強度ボルトの受け面の圧力と摩擦を締め付けることで負荷伝達を実現するキーレスカップリングデバイスです。

製品説明

適用産業
自動車、トラクター、建設機械、圧延機
原産地
中国
タイプ
ボール
型番
Z9 シリーズ
ブランド名
GQZ または OEM
シールタイプ
オープン
材質
クロム鋼
外径
200-420mm
ボアサイズ
260-515mm
特徴
長寿命
証明書
ISO9001:2008
振動
Z1V1 Z2V2 Z3V3
精度
P0,P5,P6
サービス
OEM サービス
在庫
豊富



パッケージ
オリジナル梱包

拡張カップリングスリーブの主な利点
取り付けが簡単
シャフト穴に必要な機械加工精度が低く、加熱/加圧装置は不要で、トルクに従って対角線上にボルトを締めるだけです。
ハブをシャフト上で再配置でき、溶接が不十分な材料を使用したカップリングをサポートします。
高い信頼性
キー溝の弱化構造がなく、相対的な動きによる摩耗がなく、長寿命です。
過負荷の場合に自動的に故障し、機器の安全を保護します。
柔軟な適応性
複数の負荷に耐えることができ、複数の拡張スリーブを直列に使用して負荷を増加させることをサポートします。
分解が簡単(ボルトを緩めるだけ)、繰り返し使用を確実にするための接触面の防錆設計。

トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 0トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 1トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 2
寸法 六角穴付きボルト 定格負荷 拡張スリーブとシャフト間の接合面の圧力 拡張スリーブ-ハブインターフェースの圧力 ネジ締め付けトルク 重量
d D L L1 e B d1 n 軸力 Ft(kN) トルク Mt(kN.m) pf(N/mm2) pf1(N/mm2) MA(N.m) W.t(kg)
200 260 120 142 8 125 M20*120 16 526 52.8 100 77 230 15
220 285 120 142 8 140 M22*130 14 640 70 119 92 355 17.8
240 305 120 159 8 140 M22*130 16 731 88 96 75 355 23.2
260 325 120 159 8 140 M22*130 18 822 107 103 82 355 24.8
280 355 120 159 8 140 M22*130 20 910 128 96 75 355 33
300 375 120 159 8 140 M22*130 22 1000 151 99 79 355 36
320 405 120 159 8 140 M22*130 18 1280 206 101 80 690 52
340 425 120 159 8 140 M22*130 20 1420 242 106 85 690 54
360 455 120 159 8 140 M22*130 20 1770 319 113 89 930 72
380 475 120 159 8 140 M22*130 20 1770 337 109 97 930 75
400 485 120 159 8 140 M22*130 20 1770 355 101 83 930 78
420 515 120 159 8 140 M22*130 22 1980 410 107 87 930 82
会社情報

トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 3

トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 4トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 5トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 6トップランキング Z9 拡張スリーブシャフトロック装置アセンブリ 直径200~420mm 7

よくある質問

アダプタースリーブは過酷な環境条件に耐えることができますか?

湿気、埃、極端な温度を特徴とする過酷な環境は、大きな課題をもたらします。

耐食性:湿気にさらされると腐食が発生し、スリーブの性能に影響を与える可能性があります。

解決策:過酷な環境での操作には、耐食性材料で作られたアダプタースリーブを選択するか、アダプタースリーブの耐久性を高めるために保護コーティングを検討してください。



アダプタースリーブを利用するシステムのメンテナンスルーチンはどのように構成すればよいですか?

効果的なメンテナンスは、寿命と性能を最大化するために不可欠です。

検査スケジュール:定期的な検査スケジュールを確立すると、潜在的な問題を早期に検出するのに役立ちます。

潤滑の必要性:適切な潤滑は、スムーズな操作を保証し、摩耗を軽減します。

解決策:アダプタースリーブを備えたシステムを効果的に維持するには、

アダプタースリーブ周辺のコンポーネントの清掃、検査、再潤滑を含む包括的なメンテナンススケジュールを実装します。

アダプタースリーブの状態と性能を経時的に追跡するために、すべてのメンテナンス活動の詳細な記録を保管してください。
