MOQ: | 5個 |
standard packaging: | プラスチックバッグ+コックス+紙箱 |
Supply Capacity: | 10000/月 |

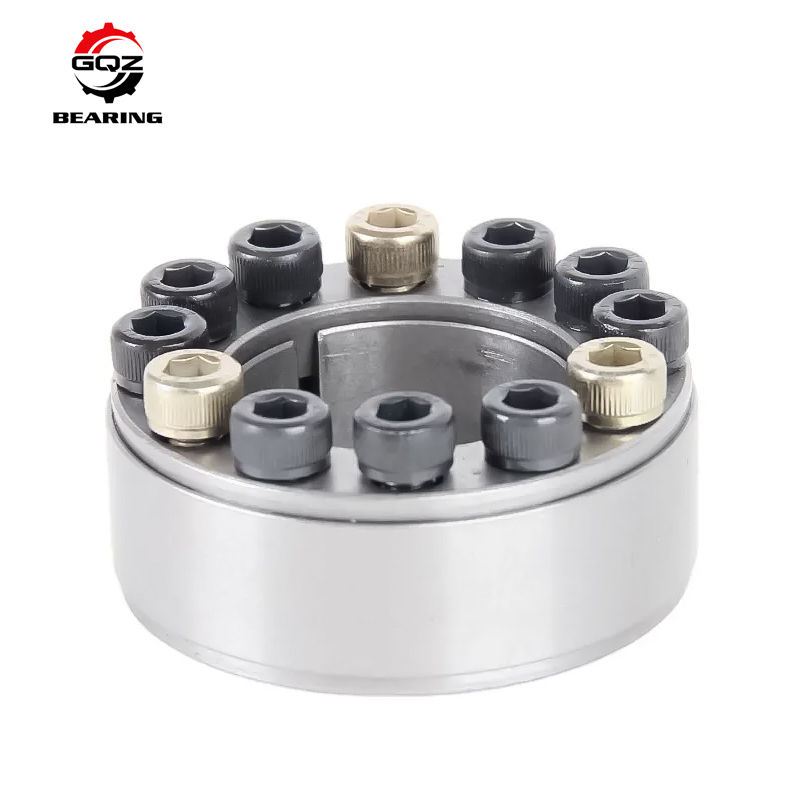

拡張カップリングスリーブの主な利点
取り付けが簡単
シャフト穴に必要な機械加工精度が低く、加熱/加圧装置が不要で、トルクに従ってボルトを対角線上に締めるだけです。
ハブをシャフト上で再配置でき、溶接不良の材料を使用したカップリングをサポートします。
高い信頼性
キー溝の弱化構造がなく、相対的な動きによる摩耗がなく、長寿命です。
過負荷の場合に自動的に故障し、機器の安全を保護します。
柔軟な適応性
複数の負荷に耐えることができ、負荷を増やすために複数の拡張スリーブを直列に使用できます。
分解が簡単(ボルトを緩めるだけ)、繰り返し使用を保証するための接触面の防錆設計。
寸法 | 定格負荷 | 重量 | |||||
d | D | I | L | L1 | 軸力Ft(kN) | トルクMt(Kn.m) | W.t(kg) |
200 | 260 | 46 | 52 | 68 | 525 | 52.5 | 8.65 |
210 | 275 | 50 | 56 | 74 | 599 | 62.89 | 10.1 |
220 | 285 | 50 | 56 | 74 | 620 | 68 | 11.22 |
240 | 305 | 50 | 56 | 74 | 715 | 85.5 | 12.2 |
250 | 315 | 50 | 56 | 74 | 768 | 96 | 12.7 |
260 | 325 | 50 | 56 | 74 | 800 | 104 | 13.2 |
280 | 355 | 60 | 66 | 86.5 | 915 | 128 | 19.2 |
300 | 375 | 60 | 66 | 86.5 | 1020 | 153 | 20.5 |
320 | 405 | 72 | 78 | 100.5 | 1310 | 210 | 29.6 |
340 | 425 | 72 | 78 | 100.5 | 1310 | 224 | 31.1 |
360 | 455 | 84 | 90 | 116 | 1630 | 294 | 42.2 |
380 | 475 | 84 | 90 | 116 | 1620 | 308 | 44 |
400 | 495 | 84 | 90 | 116 | 1610 | 322 | 46 |
420 | 515 | 84 | 90 | 116 | 1780 | 374 | 50 |
450 | 555 | 96 | 102 | 130 | 2050 | 461.25 | 65 |
アダプタスリーブは過酷な環境条件に耐えることができますか?
湿気、埃、極端な温度を特徴とする過酷な環境は、大きな課題をもたらします。
耐食性:湿気にさらされると腐食が発生し、スリーブの性能に影響を与える可能性があります。
解決策:過酷な環境での操作には、耐食性材料で作られたアダプタスリーブを選択するか、保護コーティングを検討してアダプタスリーブの耐久性を高めてください。
アダプタスリーブを使用するシステムのメンテナンスルーチンはどのように構成する必要がありますか?
効果的なメンテナンスは、寿命と性能を最大化するために不可欠です。
検査スケジュール:定期的な検査スケジュールを確立すると、潜在的な問題を早期に検出するのに役立ちます。
潤滑の必要性:適切な潤滑は、スムーズな操作を保証し、摩耗を軽減します。
解決策:アダプタスリーブを備えたシステムを効果的に維持するには、
アダプタスリーブ周辺のコンポーネントの清掃、検査、再潤滑を含む包括的なメンテナンススケジュールを実装します。
アダプタスリーブの状態と性能を経時的に追跡するために、すべてのメンテナンス活動の詳細な記録を保管してください。
高速アプリケーション向けのアダプタスリーブを選択する際の特別な考慮事項はありますか?
高速アプリケーションでは、熱の発生と振動を管理するために慎重な選択が必要です。
熱管理:高速では、かなりの熱が発生し、摩耗が増加する可能性があります。
解決策:高速アプリケーションの場合は、最適化された内部形状を備えた、高速機能を強化するように設計されたアダプタスリーブを選択してください。アダプタスリーブをサポートするために、適切な潤滑および冷却システムが整備されていることを確認してください。
