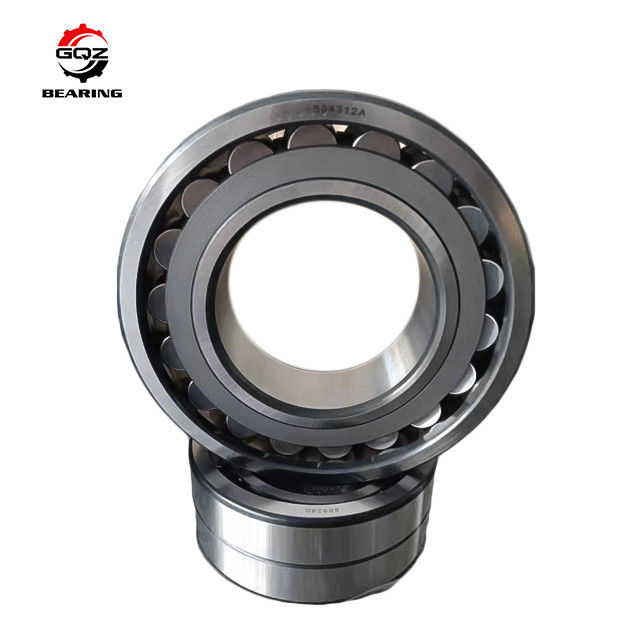

Gcr15鋼鉄材料NSK 22210EAE4U1の球形の軸受50 * 90 * 23のmm

特徴:


1. 球状のロールベアリングローラリングは,内側が球状の形状の外輪を持つ.ローラリングは,真ん中に厚く,端が薄い.球状のローラリングは,静的および動的不整列の両方を収容することができます..しかし,球状のロールは生産が困難で,コストが高い.ローリング要素とリングの間には一定の滑りがあるため,理想的な円筒形または角型ローリングよりも摩擦が高くなります..
2. 球状のロールベアリング重い放射性負荷だけでなく,両方向にいくつかの軸性負荷も負うことができる.それらは優れた放射性負荷承載能力を有し,重い負荷や衝撃負荷がある場所に使用するのに適しています.
3. 球状のロールベアリング角型穴があり,アダプターや引き出し袖を使用して角型軸または円筒型軸に直接設置することができる.圧縮鋼と加工銅の檻が使用されます.

球状のロールベアリングは,ケージの種類によって,次のように分類することができる.
■ 球状ローラーベアリング CC/W33シリーズ
■ 球型ローラーベアリング CA/W33シリーズ
■ F3 シリーズ
■ 球型ローラーベアリング MBケージシリーズ
■ 球型ローラーベアリング E 耐久性シリーズ
一般的なシリーズ球状ローラーレヤリングの構造とサフィックスコード:
軸承の寸法とシリーズに応じて,次の内部の設計の1つを選択し,異なるシリーズ球状のロール軸承を設計する.次の図は,異なる内輪とケージの構造を持つ球状のロールベアリングです.
球状のローラーリングの指定
球状のローラーベアリングは,ベアリングシリーズとサイズに応じて,いくつかの設計で生産されます.
- 浮遊ガイドリングの配置と
- 内輪や檻の設計
次のとおりです.


• C(J),CC--2つの窓型の鋼の檻,フレンズのない内輪とガイドリングの中心に内輪
• EC ((J), EC ((J) --2つの窓型の鋼の檻,フレンズのない内輪,内輪にガイドリングの中心と強化ロール補完.
• CA - - 一部加工された銅の檻,両端,内部リングのフレンズと内部リングのガイドリングセンターを保持する
• CAF... CAとして 鋼の檻で
• ECA,ECAC... 強化ロール補完, 片段の機械製の銅の檻, 双角, 内部リングの支架フレンズ, ガイドリングの中央部内リング.
• ECAF... ECAのように 鋼の檻で
• E-- 孔径 d ≤ 65 mm のベアリング: 2 つの圧縮された窓型鋼のケージ,フレンズのない内輪と内輪を中心としたガイドリング
• CAFA-- 片片加工された鋼の檻,両端,外輪のレースコースを中心に,内輪のフレンズと内輪を中心にガイドリングを保持する
