輸入されたNSKの倍の列の円柱軸受NN3009MBKR NN3009TBKRの石の鋭い機械類軸受け
軸受け数:NN3009MBKR
サイズ(mm):45x67.5x23
ブランド:NSK
腔線径・山径(mm):45
外の直径(mm):67,5
幅(mm):23
ブランド カタログの軸受け次元そして指定:
d - 45のmm
D - 75のmm
E - 67,5のmm
B - 23のmm
C - 23のmm
r min. - 1つのmm
重量- 0,407のKg
基本的な動的負荷評価(c) - 52 kN
基本的なスタティック ロードの評価(C0) - 68,5 kN
(グリースの)潤滑の速度- 12 500 r/min
(オイルの)潤滑の速度- 15 000 r/min
NSKの倍の列の円柱軸受NN3009MBKRについての導入:
NSKの倍の列の円柱軸受の剛性率はそれらに工作機械の紡錘の使用のための完全なマッチをします。Tipically、単一の列および二重列の円柱軸受はまたは先を細くされた穴退屈しました。二重列の先を細くされた穴が付いているculindrical軸受は頻繁にfixedend軸受けとして主要なシャフトに取付けられます。取付けてこれらに工作機械のユーザー間の軸受けpopulorを作り続けた後設計の簡易性および放射状の内部整理を調節する機能。
NSKは複数のタイプの円柱軸受を提供します。ユーザーは外リングの外面の両方の潤滑の穴そして機械で造られた潤滑溝が含まれているE44構成要求。タイプの軸受けはfeathuresの倍が外リングを肋骨で補強した、期間動かの頭文字の間に優秀なグリースの排出を特色にする、および助けは軸受け中の安定したオイルの流れを促進しますNNのタイプNNUのタイプを含み。
薄いセクション タイプ軸受けのために、狭いNN39シリーズはより少ない熱生成およびより大きいローラーの安定性によるより広いNN49シリーズより適しています。機械で造られた真鍮のおりはほとんどの共通のwthの円柱軸受です。NSKはNN30シリーズのためのローラー ガイドppsの樹脂のおりを、および外リングによって導かれるN10シリーズ一連の超高速単一列の円柱軸受のためのかいま見の樹脂のおりを提供します。
タイプの円柱軸受:
。単一の列の円柱軸受:NU、NJ、NUPの要点シリーズ
。二重列の円柱軸受:NNUシリーズ
。4列の円柱軸受:FCシリーズ
。単一の列の全必要量の円柱軸受:SL18シリーズ、SL 19のシリーズ
。二重列の全必要量の円柱軸受
.SL01シリーズ、SL02シリーズ、SL18シリーズ。
NSKの倍の列の円柱軸受NN3009MBKRのナンバー システム:
軸受けタイプ | おりの記号 | 指定 | 利用できるサイズ |
NN | MB | ローラーによって導かれる機械で造られた真鍮のおり |
NN3005、NN3026-NN3040 NN3920-NN3956、NN4920-NN4940 |
TB | ローラーによって導かれるPPSの樹脂のおり | NN3006-NN3024 | |
NNU | MB | ローラーによって導かれる機械で造られた真鍮のおり | NNU4920-NNU4940 |
N | 氏 | ローラーによって導かれる機械で造られた真鍮のおり | N1006-N1028 |
TP | 外リングによって導かれるかいま見の樹脂のおり | N1009-N1017 |
円柱軸受NN3009MBKRモデル シリーズに耐える石の鋭い機械類:

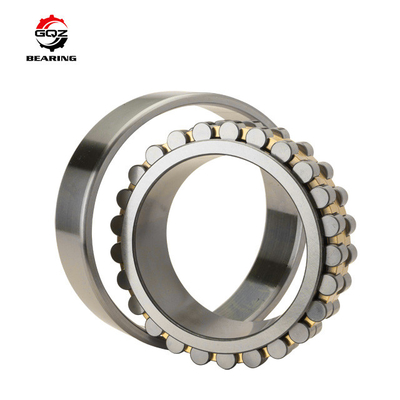

NSKの倍の列の円柱軸受NN3009MBKR映像:
