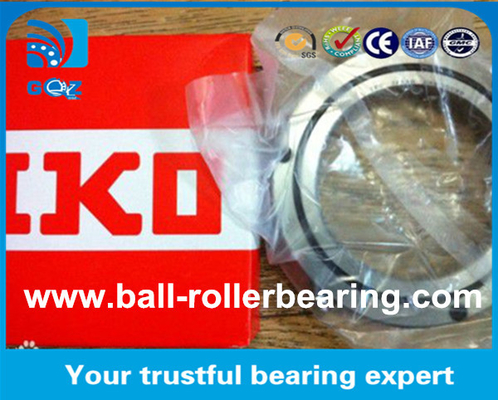

世界的に有名なブランドIKOは軸受RB7013 THKの軸受70x100x13mmの極度の精密軸受けを交差させました
CrossRollerリングによって、円柱ローラーは隣接したローラーへの各ローラーの垂直によって、スペーサの保持器で互いから分かれている90ボルトの溝で斜めに整理されます。この設計はすべての方向を含む、放射状のものの、軸および時の負荷の負荷を受け取ることを耐えるちょうど1つを可能にします。CrossRollerリングは内部および外リングの最低の可能な次元にもかかわらず高い剛性率を達成するので、マシニング センターの工業用ロボット、回転のテーブル、マニピュレーターの回転式単位、精密回転式テーブル、医療機器、計器およびICの製造業の接合箇所そして回転の単位のような適用のために最適機械です。
高い回転正確さ
スペーサの保持器はそれにより防ぐ適切なローラーを、所定位置に定めます逸れることを。従ってこれはローラーの間で摩擦を除去し、安定した回転トルクを保証します。内部および外リングが分離可能であるように設計されているので軸受け整理は調節することができます。さらに、極めて正確な回転式動きは前荷を提供するために軸受け整理の調節によって保障されます。
容易な処理
分離可能である内部および外リングはローラーおよびスペーサの保持器の後に十字のローラー リング ボディに取付けられていますしっかり止められています。このプロシージャはリングが互いから離れることを防ぎます。従って交差ローラー リングを取付けるとき、リングを扱うことは容易です。
防止を逸らすこと
crossarrayedローラー間のスペーサの保持器の付属品はローラー間の増加するduefrictionからの逸れることおよび回転トルクからローラーを防ぎます。鋼板の保持器を使用して慣習的なタイプとは違って、CrossRollerリングによりローラーの変位か錠を引き起こさないし、安定した回転トルクを提供しません。
交差ローラー軸受け輪郭
RB
モデルRB (分離可能な外リング、内部リング回転のためのタイプ)
内部および外リングの最低の可能な次元にもかかわらず交差ローラー リングの基本的なモデル、で、外リングは内部リングが主体と統合される間、分離可能です。このモデルは内部リングの回転正確さが要求される位置で使用されます。
シャフト 直径 |
モデル | 主要な次元 | 重量(kg) | ||||
50 | RB 5013 | 50 | 80 | 64 | 13 | 2.5 | 0.27 |
60 | RB 6013 | 60 | 90 | 74 | 13 | 2.5 | 0.3 |
70 | RB 7013 | 70 | 100 | 84 | 13 | 2.5 | 0.35 |
80 | RB 8016 | 80 | 120 | 98 | 16 | 3 | 0.7 |
90 | RB 9016 | 90 | 130 | 108 | 16 | 3 | 0.75 |
100 | RB 10016 | 100 | 140 | 119.3 | 16 | 3.5 | 0.83 |
RB 10020 | 150 | 123 | 20 | 3.5 | 1.45 | ||
110 | RB 11012 | 110 | 135 | 121.8 | 12 | 2.5 | 0.4 |
RB 11015 | 145 | 126.5 | 15 | 3.5 | 0.75 | ||
RB 11020 | 160 | 133 | 20 | 3.5 | 1.56 | ||
120 | RB 12016 | 120 | 150 | 134.2 | 16 | 3.5 | 0.72 |
RB 12025 | 180 | 148.7 | 25 | 3.5 | 2.62 | ||
130 | RB 13015 | 130 | 160 | 144.5 | 15 | 3.5 | 0.72 |
RB 13025 | 190 | 158 | 25 | 3.5 | 2.82 | ||
140 | RB 14016 | 140 | 175 | 154.8 | 16 | 2.5 | 1 |
RB 14025 | 200 | 168 | 25 | 3.5 | 2.96 | ||
150 | RB 15013 | 150 | 180 | 164 | 13 | 2.5 | 0.68 |
RB 15025 | 210 | 178 | 25 | 3.5 | 3.16 | ||
RB 15030 | 230 | 188 | 30 | 4.5 | 5.3 | ||
160 | RB 16025 | 160 | 220 | 188.6 | 25 | 3.5 | 3.14 |
170 | RB 17020 | 170 | 220 | 191 | 20 | 3.5 | 2.21 |
180 | RB 18025 | 180 | 240 | 210 | 25 | 3.5 | 3.44 |
190 | RB 19025 | 190 | 240 | 211.9 | 25 | 3.5 |
2.99 |
再
に関してモデル(外リング回転のための分離可能な内部リング、タイプ)
この新しいモデルはRBの校長の設計にモデルRBが外リングの回転正確さが要求される位置で位置で、外リングが主体と統合される間、内部リングによってが分離可能、このモデルである内部リング使用される使用されると基づいていて、同じ主要な次元を持っています。
シャフトの直径 | モデル | 主要な次元 | 重量(kg) | |||
50 | 5013に関して | 50 | 80 | 66 | 13 | 0.27 |
60 | 6013に関して | 60 | 90 | 76 | 13 | 0.3 |
70 | 7013に関して | 70 | 100 | 86 | 13 | 0.35 |
80 | 8016に関して | 80 | 120 | 101.4 | 16 | 0.7 |
90 | 9016に関して | 90 | 130 | 112 | 16 | 0.75 |
100 | 10016に関して | 100 | 140 | 121.1 | 16 | 0.83 |
10020に関して | 150 | 127 | 20 | 1.45 | ||
110 | 11012に関して | 110 | 135 | 123.3 | 12 | 0.4 |
11015に関して | 145 | 129 | 15 | 0.75 | ||
11020に関して | 160 | 137 | 20 | 1.56 | ||
120 | 12016に関して | 120 | 150 | 136 | 16 | 0.72 |
12025に関して | 180 | 152 | 25 | 2.62 | ||
130 | 13015に関して | 130 | 160 | 146 | 15 | 0.72 |
13025に関して | 190 | 162 | 25 | 2.82 | ||
140 | 14016に関して | 140 | 175 | 160 | 16 | 1 |
14025に関して | 200 | 172 | 25 | 2.96 | ||
150 | 15013に関して | 150 | 180 | 166 | 13 | 0.68 |
15025に関して | 210 | 182 | 25 | 3.16 | ||
15030に関して | 230 | 192 | 30 | 5.3 | ||
160 | 16025に関して | 160 | 220 | 192 | 25 | 3.14 |
170 | 17020に関して | 170 | 220 | 196.1 | 20 | 2.21 |
180 | 18025に関して | 180 | 240 | 210 | 25 | 3.44 |
190 | 19025に関して | 190 | 240 | 219 | 25 |
2.99 |
RU
モデルRU (統合された内部/外リング タイプ)
取り付け穴が提供されるので、このモデルはpresserフランジかハウジングを要求しません。さらに、統合された内部/外リング構造があり、洗濯機が装備されているので、性能は土台のプロシージャによって最小限に影響されま、安定した回転正確さおよびトルクを保障します。このモデルは内部リング両方回転および外リング回転に使用することができます。
シャフトの直径 | モデル | 主要な次元 | 重量(kg) | |||
20 | RU42 | 20 | 70 | 41.5 | 12 | 0.29 |
35 | RU66 | 35 | 95 | 66 | 15 | 0.62 |
55 | RU85 | 55 | 120 | 85 | 15 | 1 |
80 | RU124 (G) | 80 | 165 | 124 | 22 | 2.6 |
RU124X | ||||||
90 | RU148 (G) | 90 | 210 | 147.5 | 25 | 4.9 |
RU148X | ||||||
115 | RU178 (G) | 115 | 240 | 178 | 28 | 6.8 |
RU178X | ||||||
160 | RU228 (G) | 160 | 295 | 227.5 | 35 | 11.4 |
RU228X | ||||||
210 | RU297 (G) | 210 | 380 | 297.3 | 40 | 21.3 |
RU297X | ||||||
350 | RU445 (G) | 350 | 540 | 445.4 | 45 | 35.4 |
RU445X |
