20mm シャフトの直径の Alumunum の合金の線形ブロック SBR20UU の直線運動のスライドの単位
1. 指定:
SBR/TBR の円柱線形ガイド・レールは柵サポート、シャフト（柵）、およびブロックの数で構成されます。 それらは単位またはそれぞれの部品としてまた提供されます。 全部品は十分に交換可能であるために標準化されます。
サポート柵（SBS/TBS）
サポート柵は全打撃中のシャフトに最高の剛性率および剛さを提供し、単位の性能を保障します。
場合（SBR/TBR）
最高の剛性率の高い負荷かロング ストロークの適用および開いたタイプ線形ブッシュを伴って excelent 動きのために有効。 さらに、前荷は高精度の性能のための SBR/TBR/SMD シリーズで応用である場合もあります。
サポート柵の単位（SBR-S/TBR-S）
SBR-S および TBR-S のタイプは滑らかな動きおよび最高剛性率の高精度のための最適ガイドの単位そして偏向の自由な滑走システム、およびより少ない費用および時間です。
2. 特徴:
（1）良質
（2）競争価格
（3）速い配達
（4）長期品質保証

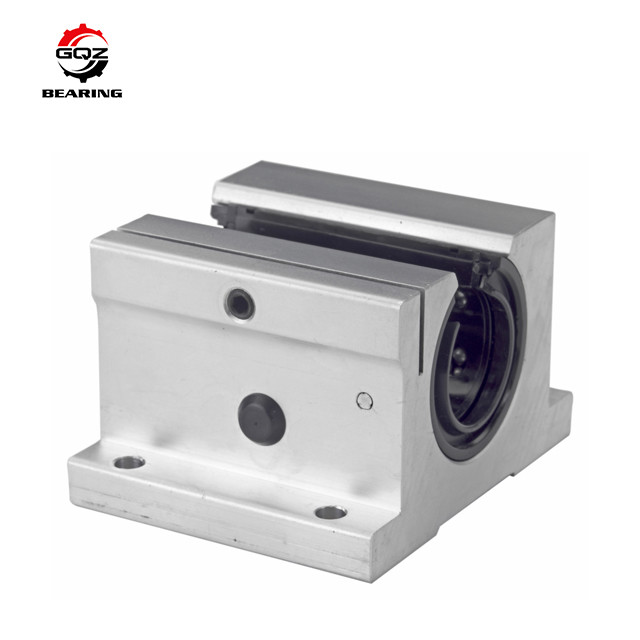

3. 軸受け映像:
4. 私達はまた SBR 軸受けの後で供給します:
| モデル | 次元（mm） | 薮を滑らせて下さい | |||||||||||
| h | E | W | L | F | H1 | θ | B | C | S | L1 | T | いいえ。 | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
照会があったら、私達に連絡して下さい!
