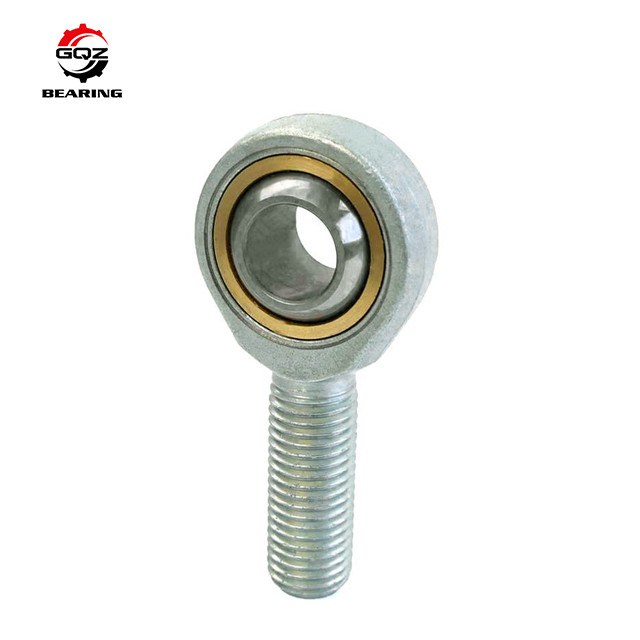

E シリーズ棒 M64*4 Excavato SI80ES 80x182x55mm、高速および低雑音の球形の明白な軸受け
球形軸受けは頑丈な自己一直線に並ぶ滑り軸受です。 衝撃加重に対して非常に抵抗力がある、このプロダクトは遅い、重負荷の下の振動セクションに最も合います。
ロッド エンド軸受、別名 heim の接合箇所（北アメリカ）またはばら色の接合箇所は（イギリスおよび他の所で）、機械連結の接合箇所です。 そのような接合箇所は制御棒の端、ステアリング リンク、タイ棒で使用されます、またはどこでも精密連結の接合箇所は要求されます。 ボルトか他の付すハードウェアが通るかもしれない開始の球の旋回装置は付す通されたシャフトが付いている円の包装に押されます。 通された部分は男性または女性であるかもしれません。
1. 権利または左手の女性糸が付いている棒ボディ
2. それは放射状の球形の明白な忍耐 GE より構成されています。E か GE。.ES 2RS および棒ボディ
3. 注油の穴またはグリース ニップルによって、SI。.ES の収容めっきされる棒ボディ zine の表面
4. 左手の糸のために、接尾辞「L」を、例えば SIL 30 ES 加えて下さい
5. 軸受け d≥15 のため、利用できるまた SI。.ES 2RS 例えば SI 25 ES 2RS
6. 穴またはグリース ニップルに油を差すことは"印が付いているサイズのために利用できません*」
| SI. .ES | 次元（mm） | 負荷評価（kn） | 重量（kg） | |||||
| タイプ | d | B | C1 | d2 | a° | 動的 | 静的 | |
| SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
| 次元 | 角度 | 動的 | 静的 | ||||||
| d （mm） | d2 （mm） | B （mm） | G （6H） | C1 （最高） | h1 | C （kn） | C0 （kn） | ||
| 40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
| 40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
| 45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
| 45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
| 50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
| 50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
| 60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
| 60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
| 60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
| 70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
| 70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
| 70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
| 80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
| 80 | 182 | 55 | M 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
| 80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
