押し出された軸受を自己一直線に並べる固体真鍮のおり 29414 MB 29414-E 70x150x48mm

押し出された軸受を自己一直線に並べる固体真鍮のおり 29414 MB 29414-E 70x150x48mm

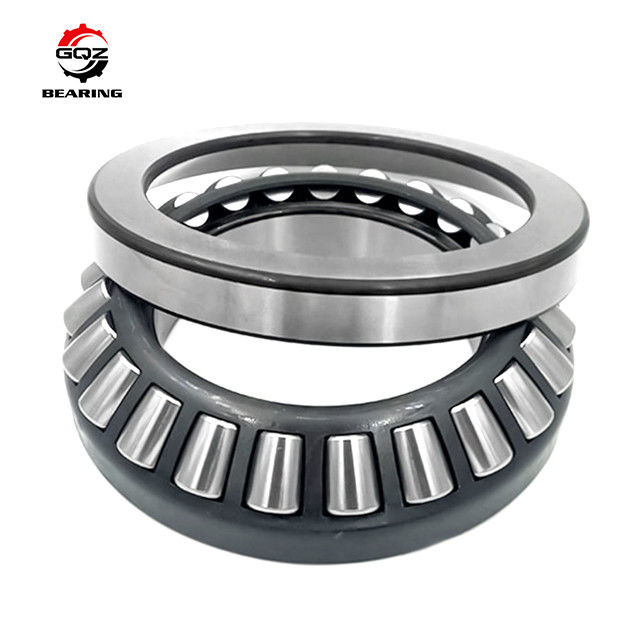

    • Solid Brass Cage 29414-MB 29414-E  Self-Aligning Thrust Roller Bearings 70x150x48mm
    • Solid Brass Cage 29414-MB 29414-E  Self-Aligning Thrust Roller Bearings 70x150x48mm
  • Solid Brass Cage 29414-MB 29414-E  Self-Aligning Thrust Roller Bearings 70x150x48mm

    商品の詳細:

    起源の場所: 中国
    ブランド名: Optional
    証明: ISO9001
    モデル番号: 29414-E1 29414-E

    お支払配送条件:

    最小注文数量: 1.pcs
    パッケージの詳細: 標準的なカートン箱/木パレット箱
    受渡し時間: 2 | 5 仕事日
    支払条件: T/T、paypal ウェスタン・ユニオン
    今すぐお問い合わせ
    詳細製品概要
    サイズ: 70x150x48mm 標準的な量: 380.pcs
    タイプ: 推圧球形の軸受 精度: P0、P6、P5、P4、P2
    素材: 軸受け鋼鉄; 他 動作温度: – 30 °C | +200 °C

    押し出された軸受を自己一直線に並べる固体真鍮のおり 29414 MB 29414-E 70x150x48mm





    BearingModel 29414-E1; 29414-E; 29414 MB
    材料 軸受け鋼鉄 GCr15; 他
    タイプ 推圧球形の軸受
    d (mm)  70
    D (mm) 150
    B (mm) 48
    固まり(KG) 3.80
    精密

    P0、P6、P5、P4、P2



    私達に在庫で現在 29414 MB 29414-E 単一の列によって押し出される球形の軸受の 380.pcs があります29414 MB 29414-E 軸受けを必要としてあったら、ちょうど私達に連絡すること自由に感じて下さい。私達は最もよい質保証してもいいです; 競争価格; 最も短い受渡し時間および良質サービス。



    詳細については 29414 MB 29413-E の、WhatsApp によって私にか SKYPE または電子メール連絡すること自由に感じて下さい。



    その上、私達にまたさまざまな種類の他の軸受けがあります及び在庫のガイド ブロックは価格及び他の情報のために、ちょうど「接触を今「ボタンがかかりますかちりと鳴らします。





    忍耐

    モデル

    d

    (mm)

    D

    (mm)

    B

    (mm)

    29412-E1 60 130 42
    29413-E1 65 140 45
    29414-E1 70 150 48
    29415-E1 75 160 51
    29416-E1 80 170 54
    29417-E1 85 180 58
    29418-E1 90 190 60
    29420-E1 100 210 67
    29422-E1 110 230 73
    29424-E1 120 250 78
    29426-E1 130 270 85
    29428-E1 140 280 85
    29430-E1 150 300 90
    29432-E1 160 320 95
    29434-E1 170 340 103
    29436-E1 180 360 109
    29438-E1 190 380 115
    29440-E1 200 400 122
    29444-E1 220 420 122
    29448-E1 240 440 122



    忍耐

    モデル

    d

    (mm)

    D

    (mm)

    B

    (mm)

    29392 E MB 460 710 150
    29396 E MB 480 730 150
    293/500 E MB 500 750 150
    293/530 E MB 530 800 160
    293/560 E MB 560 850 175
    293/600 E MB 600 900 180
    293/630 E MB 630 950 190
    293/670 E MB 670 1000 200
    293/750 E MB 750 1120 224
    293/800 E MB 800 1180 230
    293/850 E MB 850 1250 243
    293/900 E MB 900 1320 250
    293/950 E MB 850 1250 243
    293/1000 E MB 1000 1460 276
    293/1250 E MB 1250 1800 330
    293/1600 E MB 1600 2280 408

    特徴



    軸球形の軸受は軸受を自己一直線に並べる単一の列です。 それらはおりが付いている洗濯機そして非対称的なバレルのローラーを取付ける固体シャフトおよびハウジングから成り立ちます。 おりはローラーおよびおりアセンブリおよび洗濯機を見つけるシャフトをまとめます。 軸受けは分解することができます。 その結果、軸受け部品は別に合うことができます。



    実用温度

    軸球形の軸受は– 30 °C からの潤滑油によって制限される +200 °C に実用温度で使用することができます。

    おり



    接尾辞 記述
    E、E1 高められた容量の設計
    MB

    固体真鍮のおり


    接尾辞 MB の軸受けは洗濯機を見つけるシャフトに導かれる固体真鍮のおりを備えています。 他の軸受けは鋼板のおりを備え、おりの接尾辞がありません。

    押し出された軸受を自己一直線に並べる固体真鍮のおり 29414 MB 29414-E 70x150x48mm押し出された軸受を自己一直線に並べる固体真鍮のおり 29414 MB 29414-E 70x150x48mm



    押し出された軸受を自己一直線に並べる固体真鍮のおり 29414 MB 29414-E 70x150x48mm

    押し出された軸受を自己一直線に並べる固体真鍮のおり 29414 MB 29414-E 70x150x48mm
